FINEGREEN 에너지 시뮬레이션

에너지 시뮬레이션

FineGREEN은 3D Building 인터페이스의 Building Information Modelling 파워와 사용 자 친화성을 EnergyPlus® 계산 엔진의 신뢰성과 정확성과 결합한 BIM 시뮬레이션 환 경입니다. FineGREEN은 최신 버전의 EnergyPlus®를 내장하여 초기 건축 개념에서 HVAC 설계 및 전체 프로젝트 완료에 이르기까지 최상의 에너지 효율적인 건물 설계 솔루션을 쉽게 결정할 수 있도록 합니다.

FineGREEN 특징 및 하이라이트

> AutoCAD®/IntelliCAD®와 유사한 학습 및 사용이 쉬운 GUI

FineGREEN은 누구에게나 친숙한 CAD 사용자 인터페이스를 제공하며, 파일 에 기본 DWG 형식을 사용하여 최종 사용자가 비교적 쉽게 배울 수 있습니 다.

> 전체 DWG 및 IFC 호환성

FineGREEN은 Revit®, Archicad®, Vectorworks®, SketchUp Pro® 또는 이 와 동등한 다른 프로그램에서 모든 DWG 파일과 모든 3D BIM 건축 모델을 가져올 수 있습니다. 즉, 사실상 모든 프로젝트를 FineGREEN에서 열고 연구 할 수 있습니다.

> 스마트 3D BIM 모델

FineGREEN을 사용하면 사용자가 실제 3D ΒΙΜ 모델에서 직접 작업하여 개 방형 에너지 시뮬레이션 환경(U-값과 같은 고유한 특성을 지닌 지능형 건물 엔티티의 스마트 구성, 스마트 BIM 모델에 대한 결과) 내에서 기하학적 및 지능적/논리적 BIM 작업을 모두 수행할 수 있습니다. FineGREEN은 최소한 의 시간과 노력으로 가장 복잡한 건물도 모델링합니다.

> EnergyPlus(e+)로 구동

FineGREEN은 Energy-Plus 계산 엔진(DOE 후원)을 내장하여 결과의 신뢰성 과 절대적 유효성을 보장합니다. 4M은 (e+) 제3자 인터페이스 개발업체의 소유입니다.

> 다목적 최적화

FineGREEN은 사용자가 대안적인 설계 시나리오의 성과를 쉽게 비교하고 클 라이언트의 목표에 따라 최적의 시나리오를 얻을 수 있도록 돕기 위해 광범 위한 출력 및 보고서(인상적인 이미지 포함)를 생성합니다.

> FineHVAC 및 FineMEP와의 원활한 통합

FineGREEN은 3D 건물 모델의 공유를 용이하게 하는 협업 환경 내에서 건축 설계(IDEA) 및 기계/전기 서비스(FINE-MEP)를 포함하는 4M BIM 제품군에 속합니다.

FineGREEN 모듈

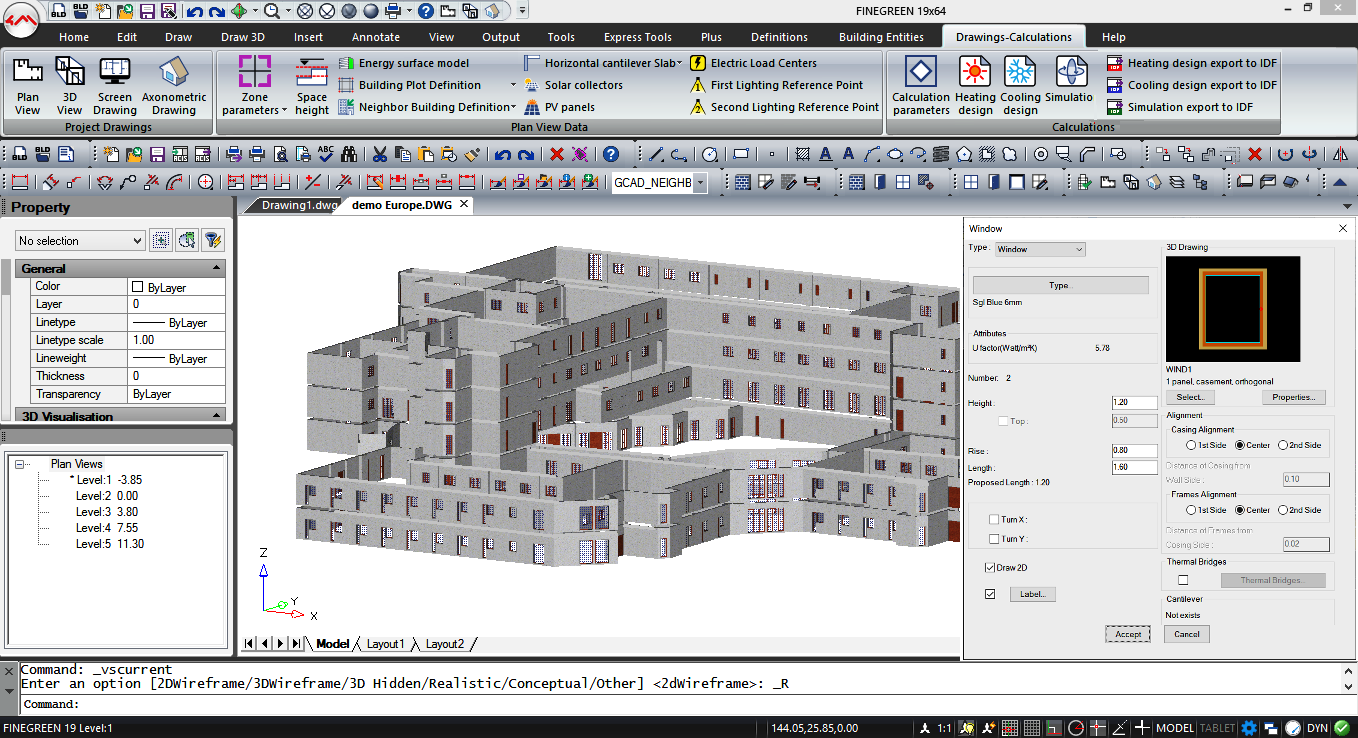

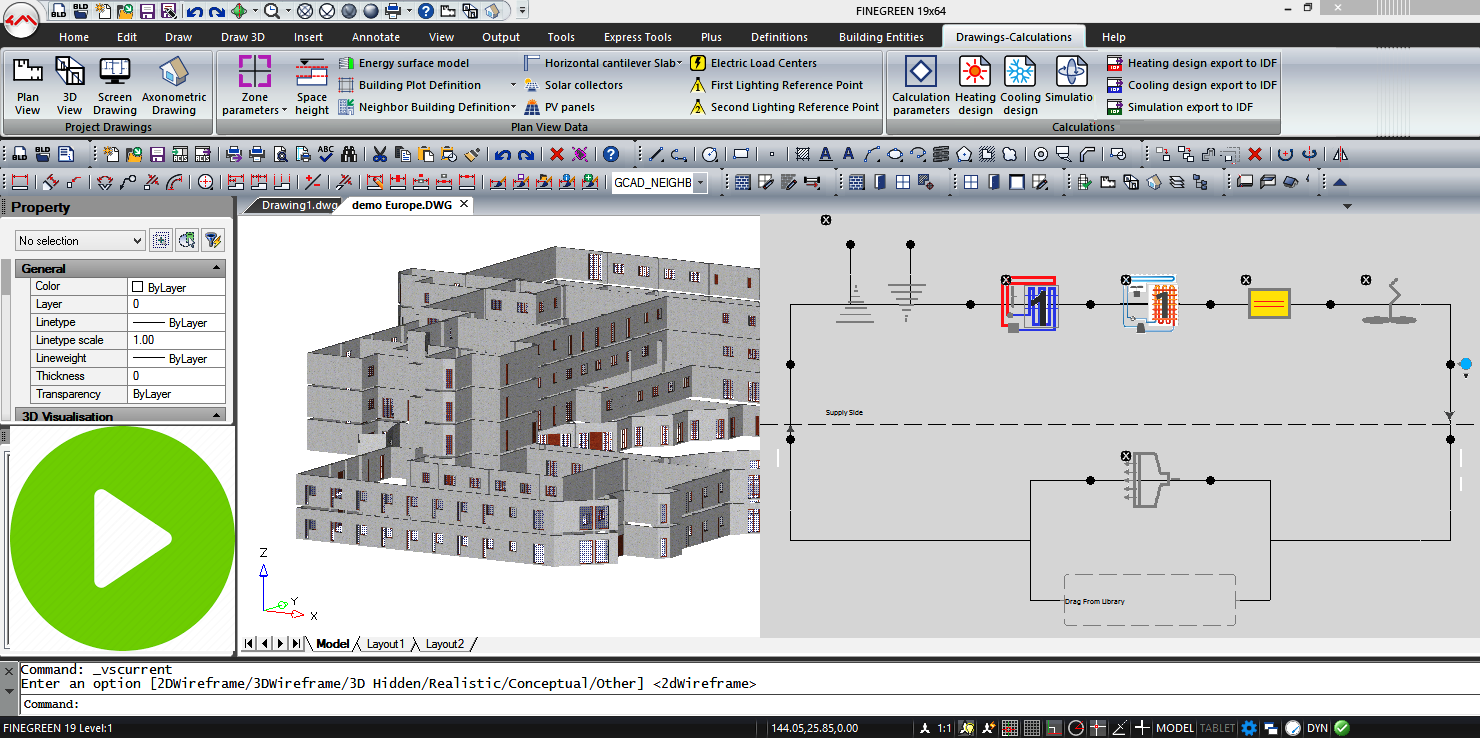

3D BIM 인터페이스

FineGREEN은 에너지 평가자, 건축가 및 엔지니어에게 3D BIM 기술 위에 AutoCAD ® 와 같은 Energyplus ® 모양과 느낌의 인터페이스를 제공하는 유일한 BIM 기반 소프트웨어입니다 . 동시에 완벽한 DWG 호환 및 완벽한 BIM 호환이 가능한 FineGREEN은 IFC 파일을 직접 가져와 Energyplus ® 전 체를 더욱 쉽게 사용할 수 있습니다.

FineGREEN의 높은 효율성은 고유한 특성(예: U-값, Ashrae를 따르는 유형 등)을 가진 지능형 건물 엔티티/객체로 구성된 스마트 3D BIM 빌딩 모델 덕 분입니다. 이 3D BIM 모델에서 사용자는 지능형 건물 특성(예: 건물 구역의 시각적 정의, 비조건화 공간, 인접 건물의 음영 등)을 쉽게 정의할 수 있습니 다. 사용하기 쉬운(Autocad®와 유사한) BIM 인터페이스는 DWG와 완벽하 게 호환되고 동시에 IFC와 완벽하게 호환되어 Revit®, Archicad®, Allplan®, IDEA® 등과 같은 다른 모든 BIM 애플리케이션 과 긴밀 하게 협업 할 수 있습니다.

Energyplus®를 사용한 시뮬레이션

FineGREEN 계산은 ASHRAE 및 CIBSE 표준을 완벽하게 준수하는 EnergyPlus® 동적 열 시뮬레이션 엔진을 기반으로 합니다.
FineGREEN은 Energyplus® 에 가장 친숙한 3D BIM 인터페이스를 제공하고, 에너지 성능 및 소비 지표를 사용하여 대체 설계 시나리오에 맞게 정확하 게 계산하고, 건물 연간 에너지 소비량과 함께 비용 및 기타 결과를 실시간 으로 추출합니다.

FineGREEN을 사용하면 설계자는 모든 유형의 신축 건물에 대해 최적의 솔 루션을 도출하기 위해 대안적인 설계 시나리오를 효과적으로 연구하고 가 장 흥미로운 개량 설계 대안을 식별할 수 있습니다.

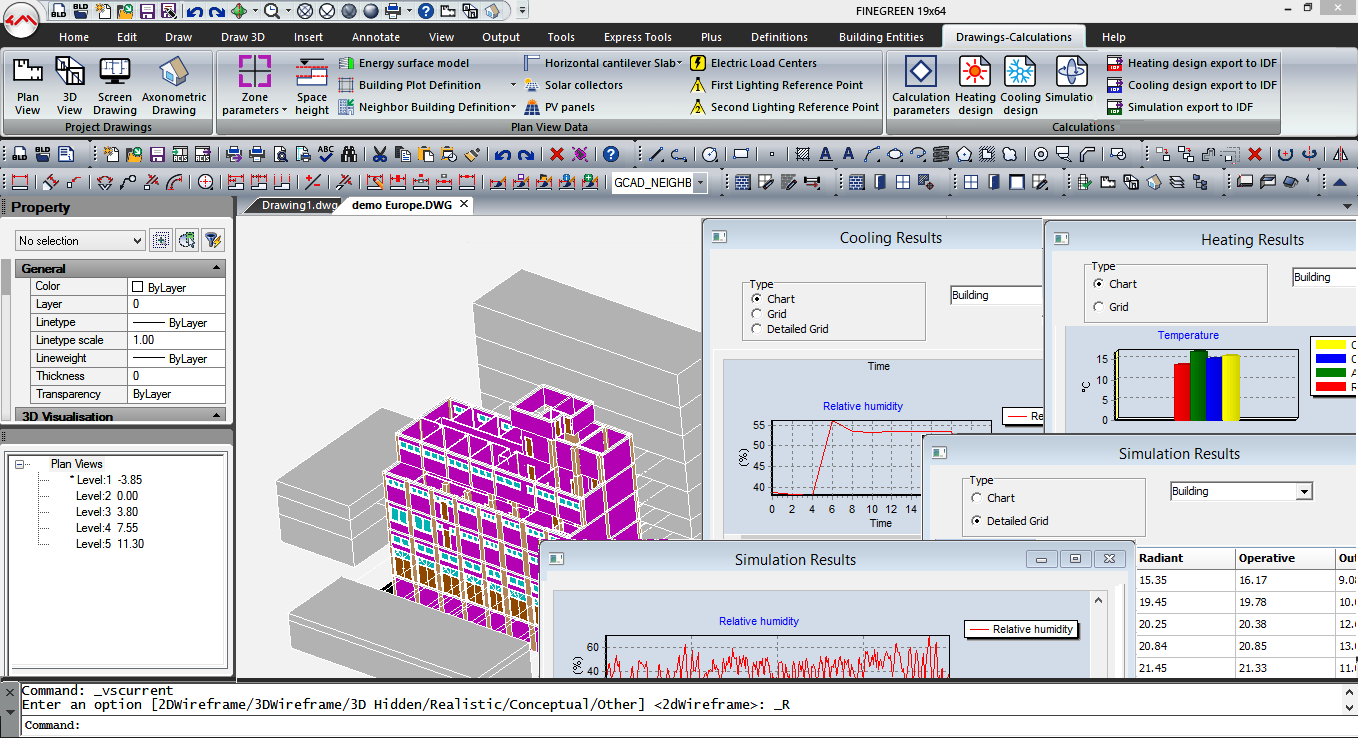

시뮬레이션 결과는 세부적인 출력 표, 차트 및 그래픽 표현 형태로 구성되어 대안에 대한 비교 평가가 용이합니다.

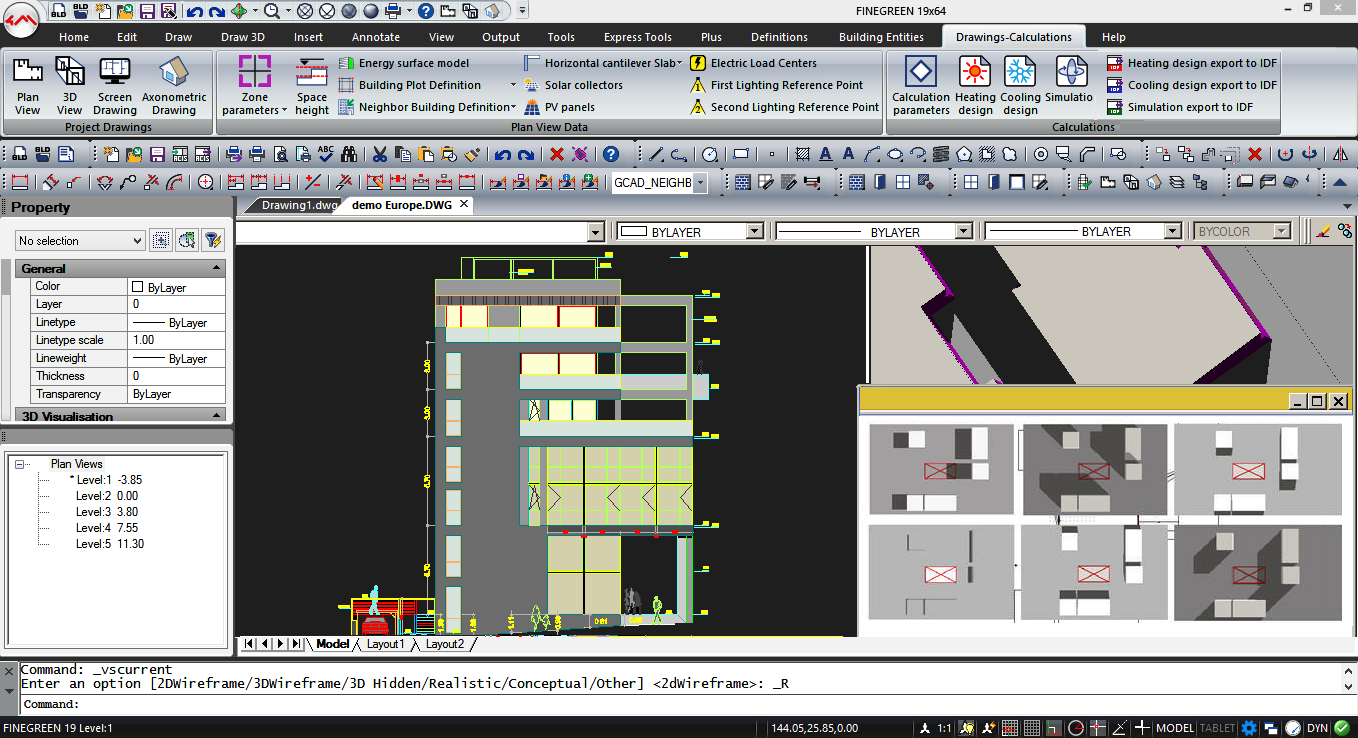

사이트 음영 분석

FineGREEN을 사용하면 EnergyPlus® 셰이딩 매개변수 및 옵션에 따라 "인 접 건물"을 모델링할 수 있습니다

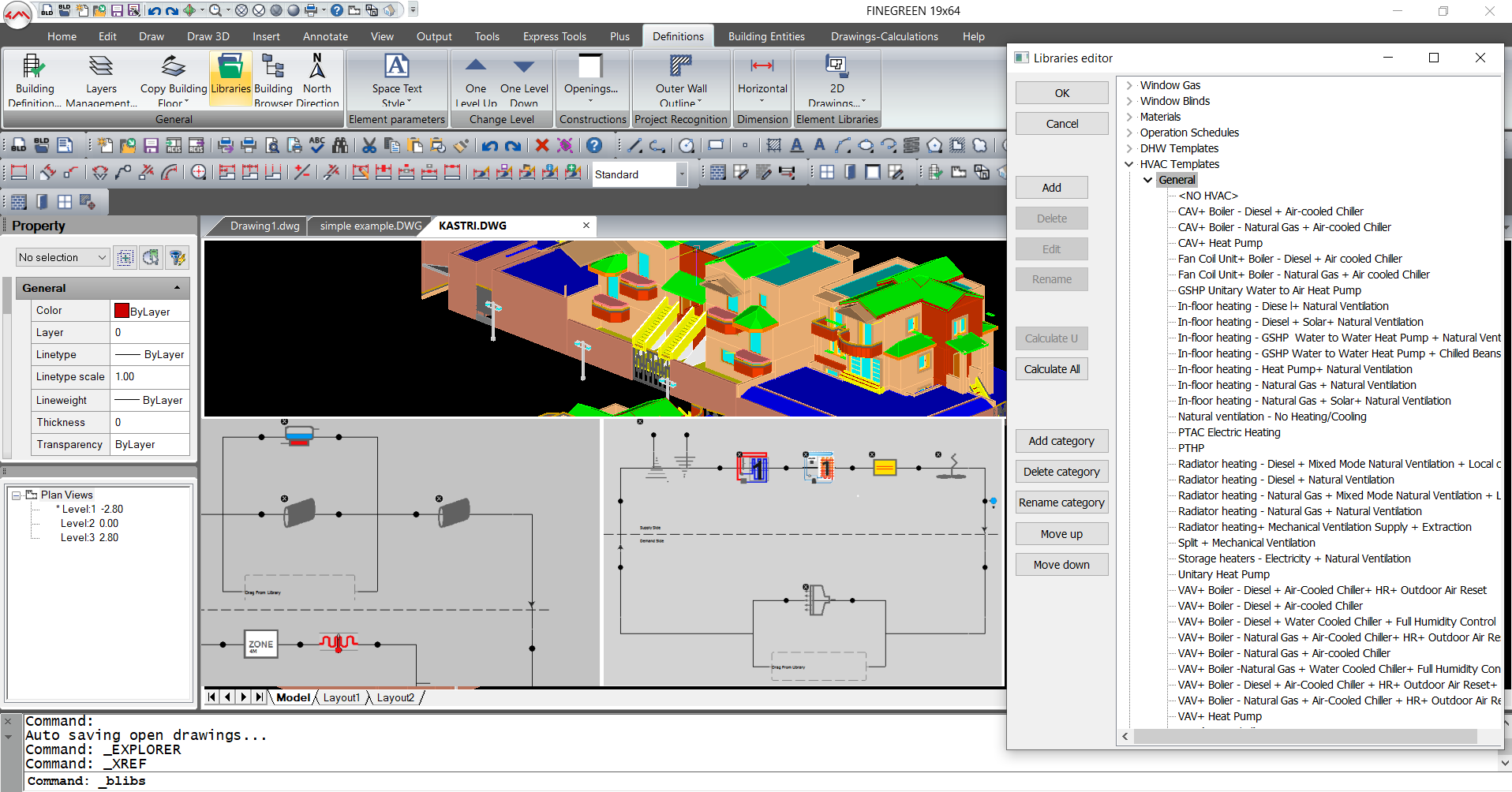

HVAC 시스템 모델링

HVAC 시스템은 FineGREEN HVAC 시스템 편집기를 사용하여 정밀한 시뮬레 이션을 위해 전체 세부 사항으로 모델링할 수 있습니다. 기본 루프 유형(공 기 루프, 플랜트 루프 및 응축기 루프)은 서로 연결되거나 완전한 HVAC 시 스템을 만드는 것과 관련하여 독립적으로 유지될 수 있지만, 유니터리 및 VRF 시스템과 같은 복합 시스템도 있습니다.

FineGREEN에는 사용자가 쉽게 사용자 정의하거나 처음부터 정의할 수 있는 다양한 사전 정의된 HVAC 시스템 템플릿이 포함되어 있습니다.

미리 정의된 HVAC 시스템 템플릿의 몇 가지 예는 다음과 같습니다.

보일러(디젤 또는 천연가스, 공랭식 냉각기 또는 수냉식 냉각기와 결합 및/또는 전체 습도 제어, 외부 공기 재설정, HR, 혼합 모드 및 기타)가 있 는 VAV 시스템
히트펌프를 갖춘 VAV 시스템
열 회수 시스템을 갖춘 VRF(공랭식) 시스템
기계적 및 자연 환기 제어를 갖춘 혼합 모드 시스템
보일러(디젤 또는 천연가스)와 공랭식 냉각기가 있는 팬코일 유닛 기계식 환기를 갖춘 분리형 시스템(단일 냉각)
디젤 또는 천연 가스를 사용한 라디에이터 히터와 자연 환기 또는 혼합 모드 자연 환기 및/또는 지역적 쾌적 냉방을 결합
GSHP 단일형 물-공기-열 펌프 시스템
보일러(공랭식 냉각기가 있는 디젤 또는 천연가스)를 갖춘 CAV 시스템 또는 히트펌프를 갖춘 CAV 시스템
PTHP(패키지형 터미널 히트펌프) 시스템
PTAC(Packaged Terminal Air Conditioner) 전기난방 시스템 단일 히트 펌프
모든 유형의 바닥난방 시스템(천연가스, 히트펌프, 디젤, 태양열, GSHP
온수 히트펌프 또는 그 조합)과 자연 환기 전기와 자연환기를 이용한 축열 히터

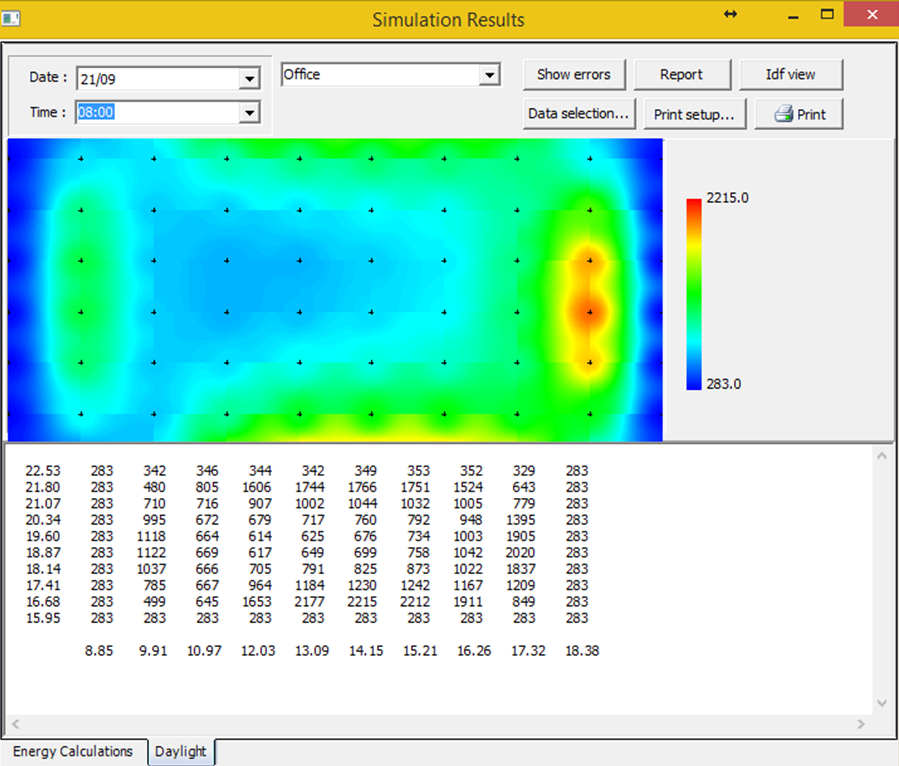

일광 조명

FineGREEN은 세부적인 일광 계산을 지원하고 각 구역에 대한 일광 지도를 자동으로 생성합니다

태양열 및 풍력 에너지 모델링

FineGREEN을 사용하면 건물 모델에 태양열 집열기 및/또는 PV 패널, 풍력 터빈을 배치하고, 전기를 생산하는 경우 하나 이상의 전기 부하 센터에 연결 할 수 있습니다.

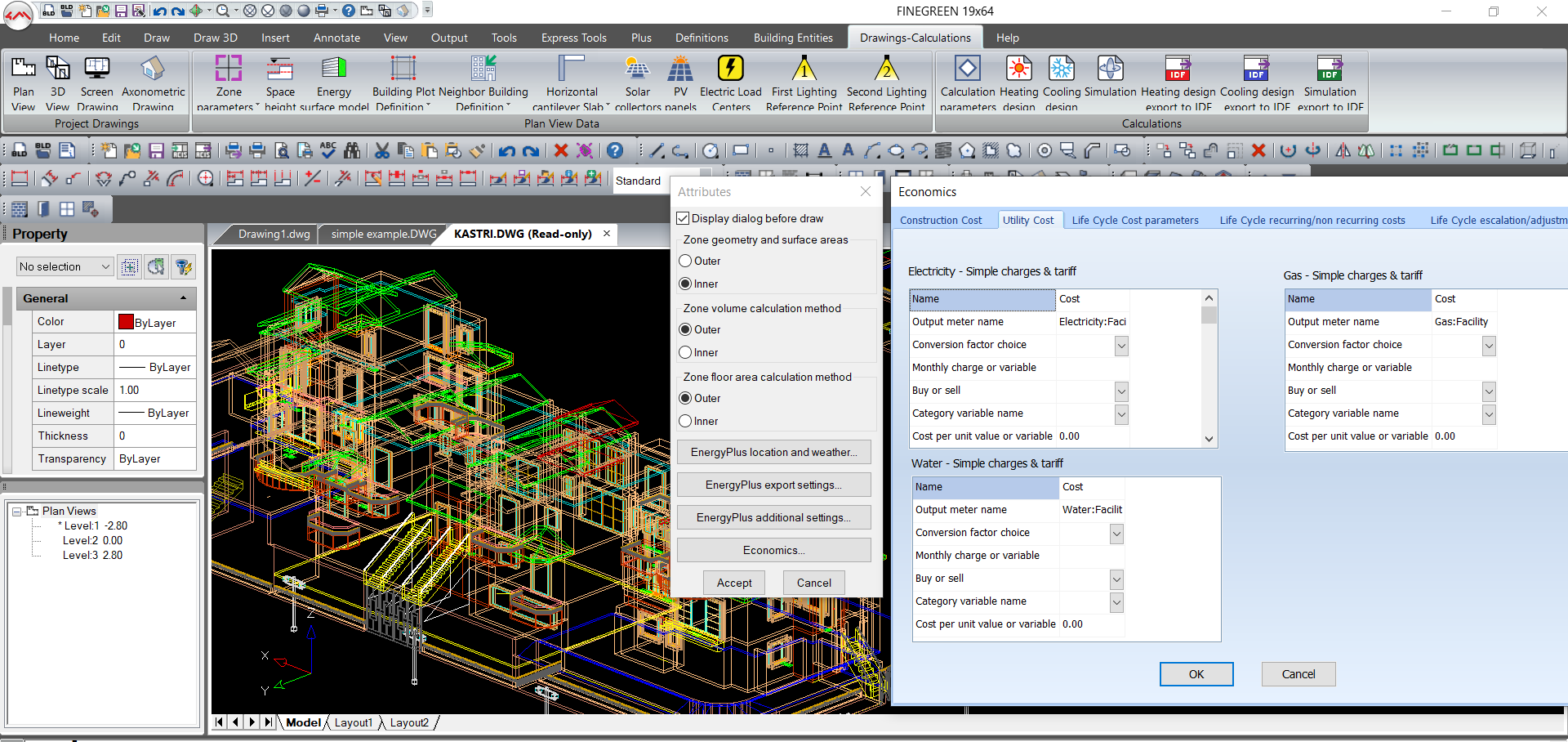

비용 분석

FineGREEN은 정교한 건물 비용 분석을 가능하게 하여 초기 설계부터 프로 젝트 완료 및 운영까지 건물의 비용을 파악합니다. 이는 "건설 비용", "공공 서비스 비용" 및 "수명 주기 비용" 범주로 구분됩니다.

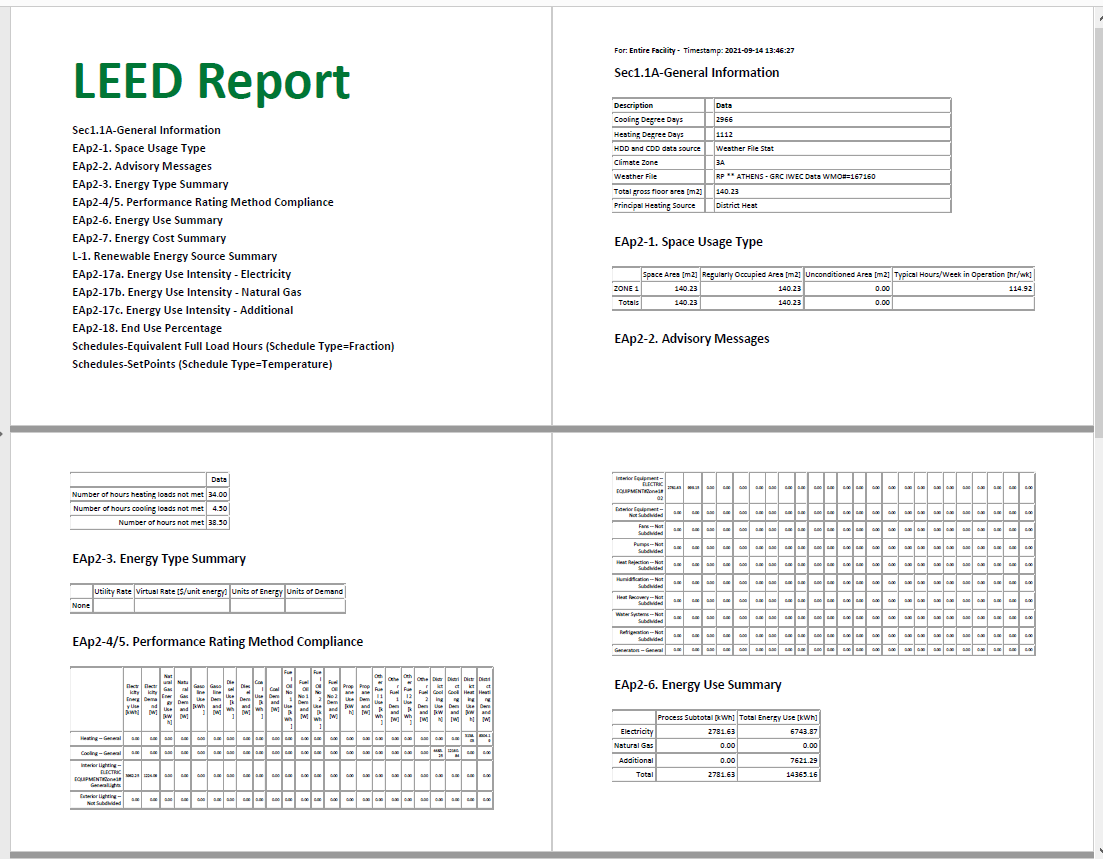

LEED 인증

FineGREEN은 LEED 인증을 위한 기본 보고서를 제작합니다.

LEED 보고서의 내용은 다음과 같습니다.

Sec1.1A-일반 정보
EAp2-1. 공간 사용 유형
EAp2-2. 자문 메시지
EAp2-3. 에너지 유형 요약 EAp2-4/5. 성과 평가 방법 준수 EAp2-6. 에너지 사용 요약 EAp2-7. 에너지 비용 요약
L-1. 재생 에너지원 요약
EAp2-17a. 에너지 사용 강도 - 전기 EAp2-17b. 에너지 사용 강도 - 천연 가스 EAp2-17c. 에너지 사용 강도 - 추가
EAp2-18. 최종 사용 백분율
일정 - 등가 전체 부하 시간(일정 유형=분수) 일정-설정점(일정 유형=온도)

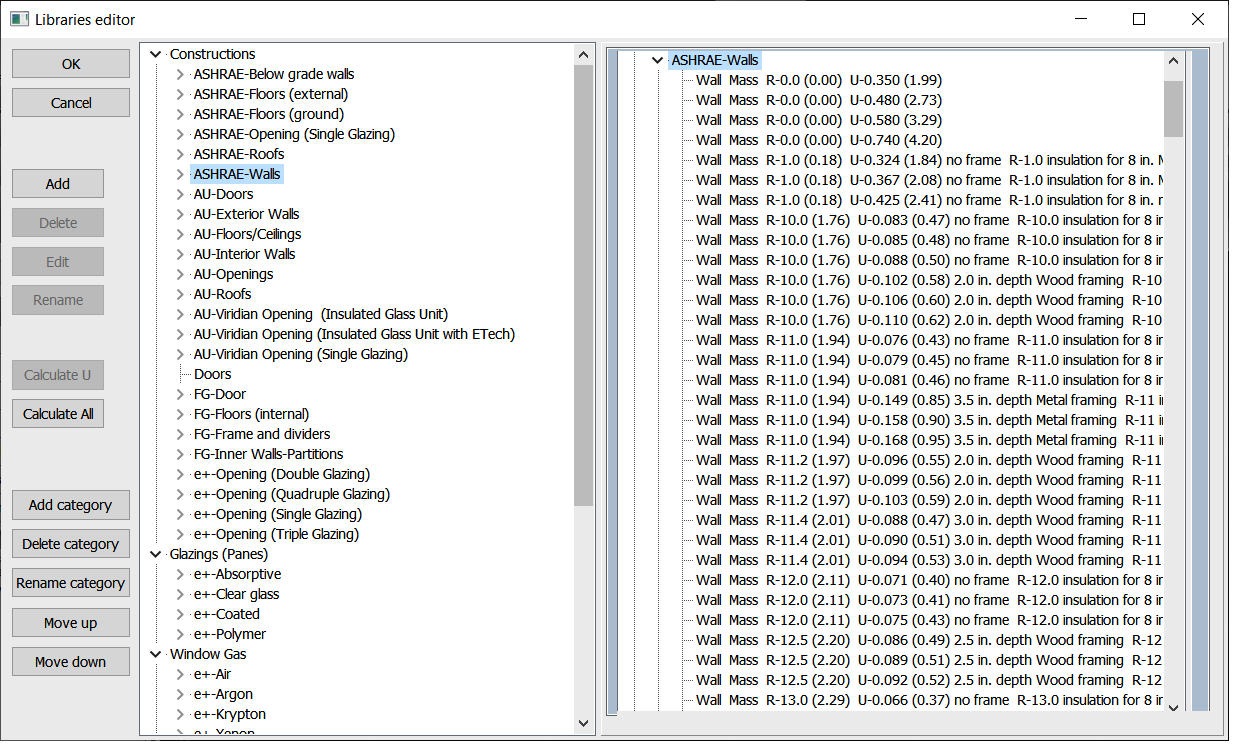

사용자에게 개방된 풍부한 라이브러리

FineGREEN에는 날씨 파일과 기후 데이터, 건물 구성 요소, 건설 조립품 및 자재, HVAC 및 조명 장비, 구조 및 시스템 프로필, 활동 및 운영 일정 등이 포함된 사용 가능한 템플릿을 포함하여 사용자에게 공개된 풍부한 라이브 러리가 포함되어 있습니다. 더 구체적으로:

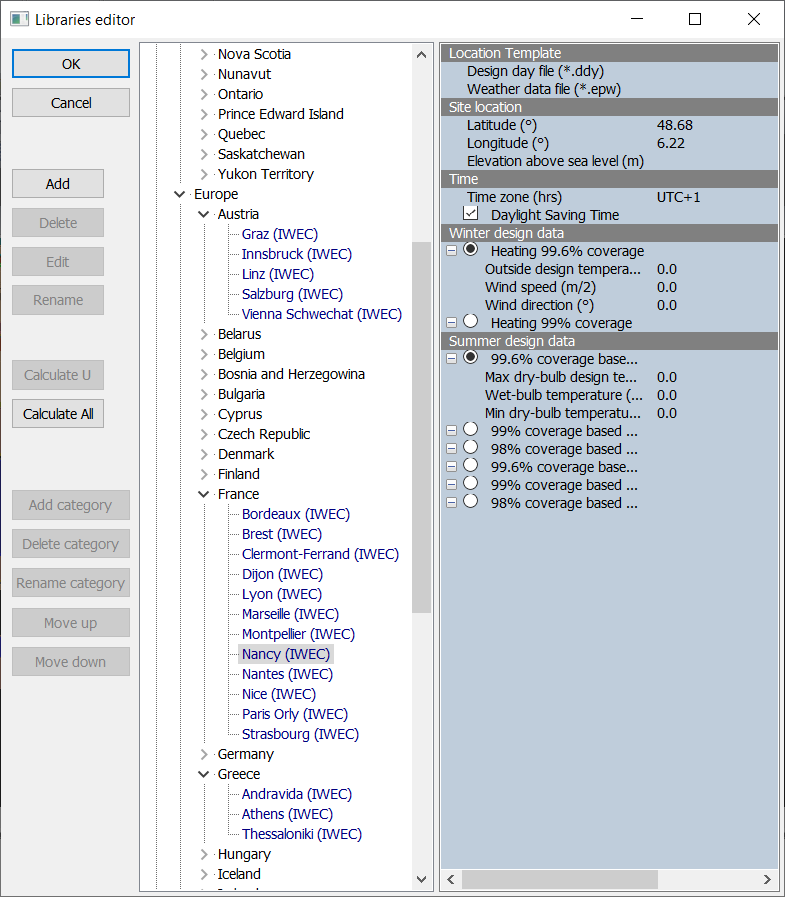

> EnergyPlus 위치 및 날씨 데이터

자세한 날씨 데이터(1년 동안의 온도, 습도)는 EnergyPlus® 위치에서 날씨 데이터로 불러올 수 있습니다. ( https://energyplus.net/weather (https://energyplus.net/weather) )

> 건축자재

FineGREEN은 Ashrae 표준을 기반으로 한 풍부한 건설 자재 라이브러리를 보유하고 있습니다.

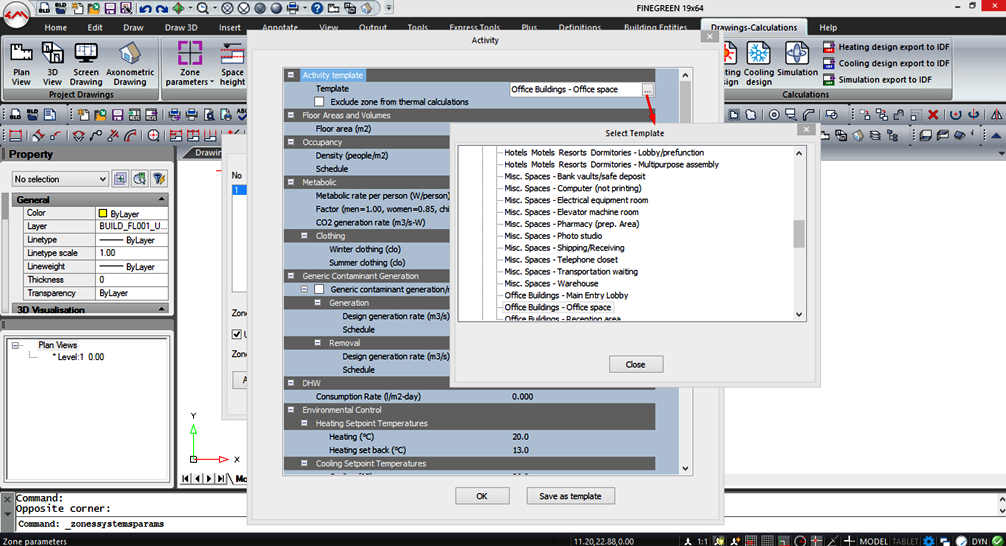

> 활동 분석 및 운영 일정

FineGREEN에는 ASHRAE 62.1을 완벽하게 준수하는 풍부한 활동 템플릿 라 이브러리가 포함되어 있으며, 새로운 템플릿으로 더욱 풍부해질 수 있습니 다. HVAC 시스템(들), 조명 장비 및 생활용 온수에 적용되는 운영 일정은 Ashrae 90.1 표준을 따릅니다.
