새로운 FineHVAC 19 주요 업그레이드로 고급 기능이 추가됨

고급 모델링 기능

• 새로운 BIM 객체(예: 모든 모양의 벽, 모서리 개구부, 합성 건물 요소가 있는 벽 조인트의 연속 표면 등)
• 확장된 속성 패널과 필터 선택, 그립 사용을 통해 BIM 객체를 빠르게 편집할 수 있습니다.
• 지능형 빌딩 레벨/층 관리(Xrefs로서의 이미지, 스마트 레벨 편집기 등).
• HVAC/배관/전기 네트워크 설계 시 충돌 감지 건물 셸의 난방/냉방 표면을 위한 시각적 3D 모델
• 공간에서 다양한 높이를 정의/편집할 수 있는 유연성.
• 속성 패널을 통해 네트워크 직경/크기(즉, 원하는 치수)를 실시간으로 편집할 수 있는 옵션입니다.
• 도면에서 직접 환기 시스템의 공기 흐름 속도를 정의하는 기능.
• Ashrae의 세부 가이드라인에 따라 세부적인 3D 사실적 모델을 생성하기 위한 에어덕트 모듈의 스마트 알고리즘입니다.
• 요구 사항과 제조업체의 데이터에 따라 난방/냉방 장치의 실시간 3D 크기 조정. 달팽이형, 뱀형, 구불형 패턴을 고려한 바닥난방 시스템의 매개변수 설계.
• 3D 건축 모델 내 3D 건물 서비스 설치 도면 통합
• 건물 셸과 MEP 설비(파이프 네트워크, 공기 덕트 네트워크 등)를 사실적으로 볼 수 있는 고품질의 빠른 렌더링입니다.

FineHVAC 기능 및 하이라이트

쉬운 전환

AutoCAD에서 온 엔지니어를 위한 가장 쉬운 전환

당사의 MEP 소프트웨어에는 AutoCAD®의 대안인 4MCAD의 모든 기능이 포함되어 있습니다. 두 가지 소프트웨어를 하나로 결합하여 CAD를 계속 사용 하여 일부 DWG 도면을 편집할 수 있습니다.
Fine HVAC에서는 폴리라인, 엔티티 스냅, 복사 등 모든 CAD 사용자가 알고 있는 매우 간단한 2D 명령을 사용하여 2D 또는 3D로 BIM 프로젝트를 만들 수 있습니다. Fine HVAC는 AutoCAD와 유사한 모양과 느낌과 프로젝트와 네 트워크를 그리는 데 도움이 되는 고급 BIM 기술을 결합합니다.

건물을 2D로 그려서 3D를 얻으세요

BIM 객체를 사용하여 건물을 3D로 그리는 것은 열 손실과 냉방 부하를 계산 하는 데 필요하지만 Fine HVAC를 사용하면 몇 번의 클릭만으로 이 작업을 수 행할 수 있습니다.

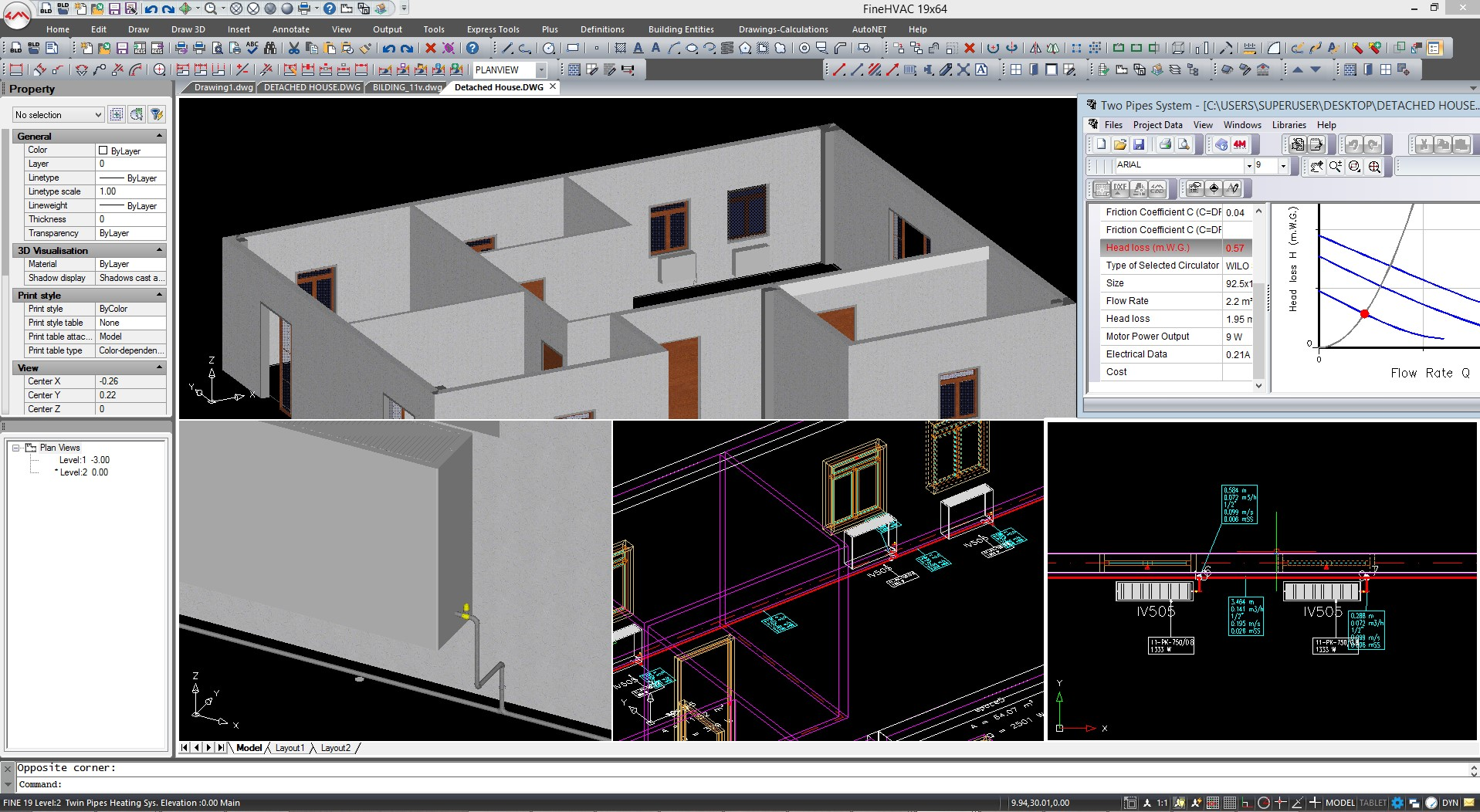

AutoBLD 메뉴의 지능형 및 매개변수 객체를 사용하여 평면도에 집중하기만 하면 Fine HVAC가 3D를 빌드합니다. 객체를 간단히 두 번 클릭하면 수정할 수 있는 속성이 표시됩니다. 다른 외부 소프트웨어를 사용하지 않고도 BIM 모델을 만들거나 수정하는 데 필요한 모든 도구가 있습니다.
또는 다른 4M BIM 소프트웨어로 만든 프로젝트를 열 수도 있으며 건물을 그 릴 필요가 없습니다. 예를 들어 IDEA Architecture로 만든 프로젝트를 열 수 있으며 계산을 진행하기 전에 공간만 정의하면 됩니다(비디오 참조).

AutoCAD와의 탁월한 호환성

다른 BIM MEP 소프트웨어와 달리 Fine HVAC는 DWG를 기본 파일 형식으로 사용하고 3D BIM 객체를 AutoCAD®에서 추가로 편집할 수 있는 간단한 벡 터로 변환하는 기능을 포함합니다. 따라서 다른 전문가와 2D 또는 3D 파일 을 공유하는 것이 훨씬 쉽습니다.

전체 CAD 소프트웨어 포함

우리의 MEP 소프트웨어에는 AutoCAD®에 대한 우리의 대안인 4MCAD의 모 든 기능이 포함되어 있습니다. 두 가지 소프트웨어를 하나로 결합하여 CAD 를 계속 사용하여 일부 DWG 도면을 편집할 수 있습니다.

네트워크

지능형 네트워크 설계

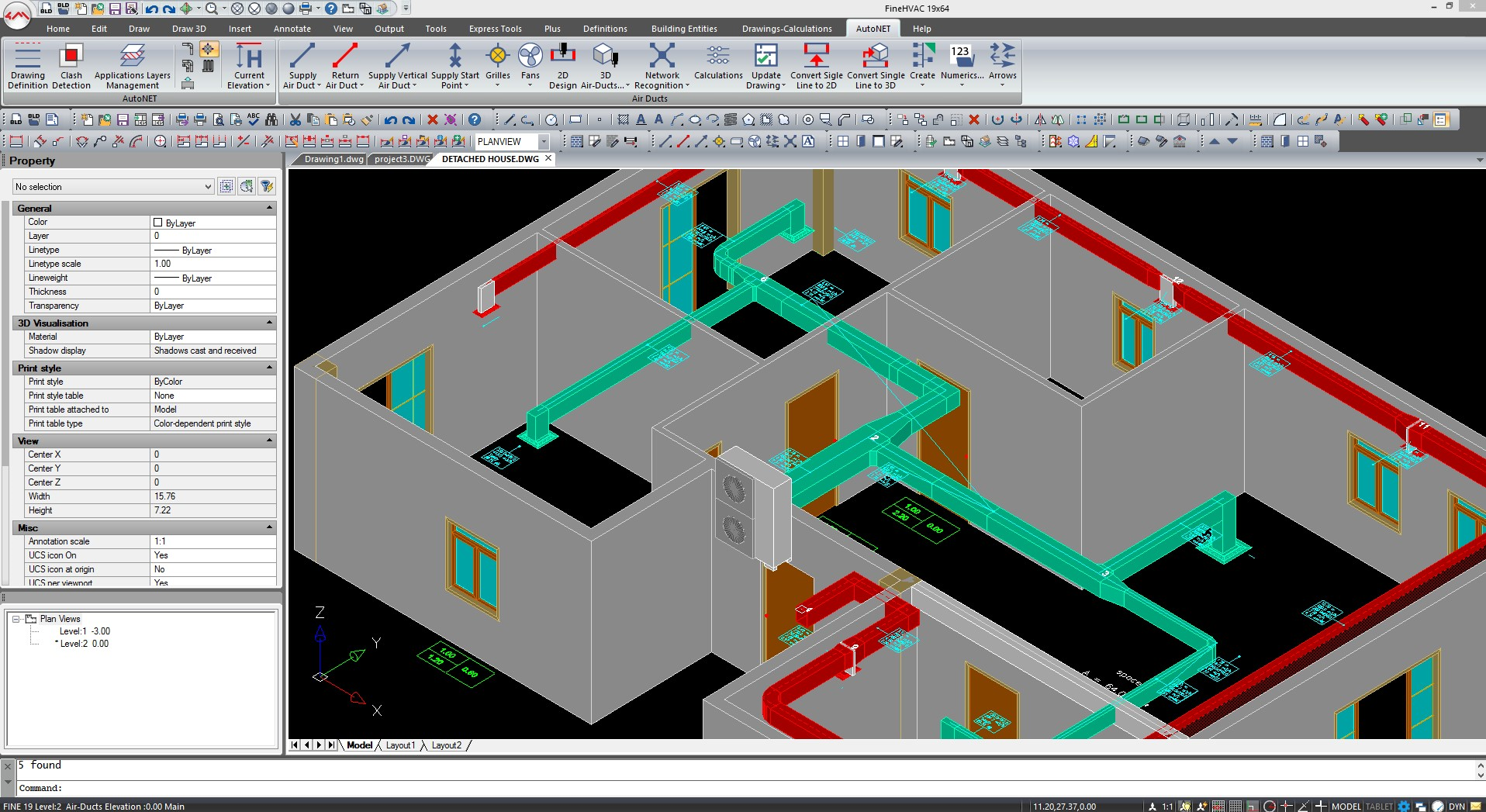

다른 BIM 소프트웨어와는 달리, Fine HVAC의 고급스럽고 직관적인 BIM 기 술은 속도를 희생해서가 아니라, 그 반대입니다. 몇 개의 선만 그리면 소프트 웨어가 나머지를 처리합니다.

수신자의 지원 배치

Fine HVAC는 사용자의 선호도(예: 라디에이터 선호 순서, 창문 높이 제어, 추 가 라디에이터 제한 등)를 고려하는 여러 전문가 규칙을 통해 각각의 설치 구 성 요소(예: 난방 장치, 팬코일 장치, 에어덕트 그릴 등)를 자동으로 뷰 플랜에 배치합니다.

파이프 네트워크 Aurorouting

프로젝트의 이 단계에서는 파이프를 단일 선으로 그리기만 하면 됩니다. "이중 파이프"(예: 유도 - 리턴), "벽과 평행" 또는 "점과 평행"과 같은 명령은 설 치 도면을 상당히 가속화하는 반면 모든 연결은 "마법" 자동 라우팅 명령을 통해 자동으로 생성됩니다(예: 2~3번의 움직임으로 그릴 그룹을 수직 에어덕트 기둥에 연결할 수 있음).

계산에서 도면 업데이트

계산을 수행한 후 계산에서 도면을 업데이트할 수 있으며 Fine HVAC는 단일 선을 2D 파이프로 변환합니다. 파이프 크기는 계산 결과에서 차감됩니다. 기 호 및 지정(예: 단일 파이프 시스템 화살표, 접합 지점 - 파이프 연결 원, 열 방향 화살표, 상하 범례, 주석 등)도 자동으로 삽입되어 프로젝트 도면이 완성됩니다.

계산

열 손실, 냉각 부하

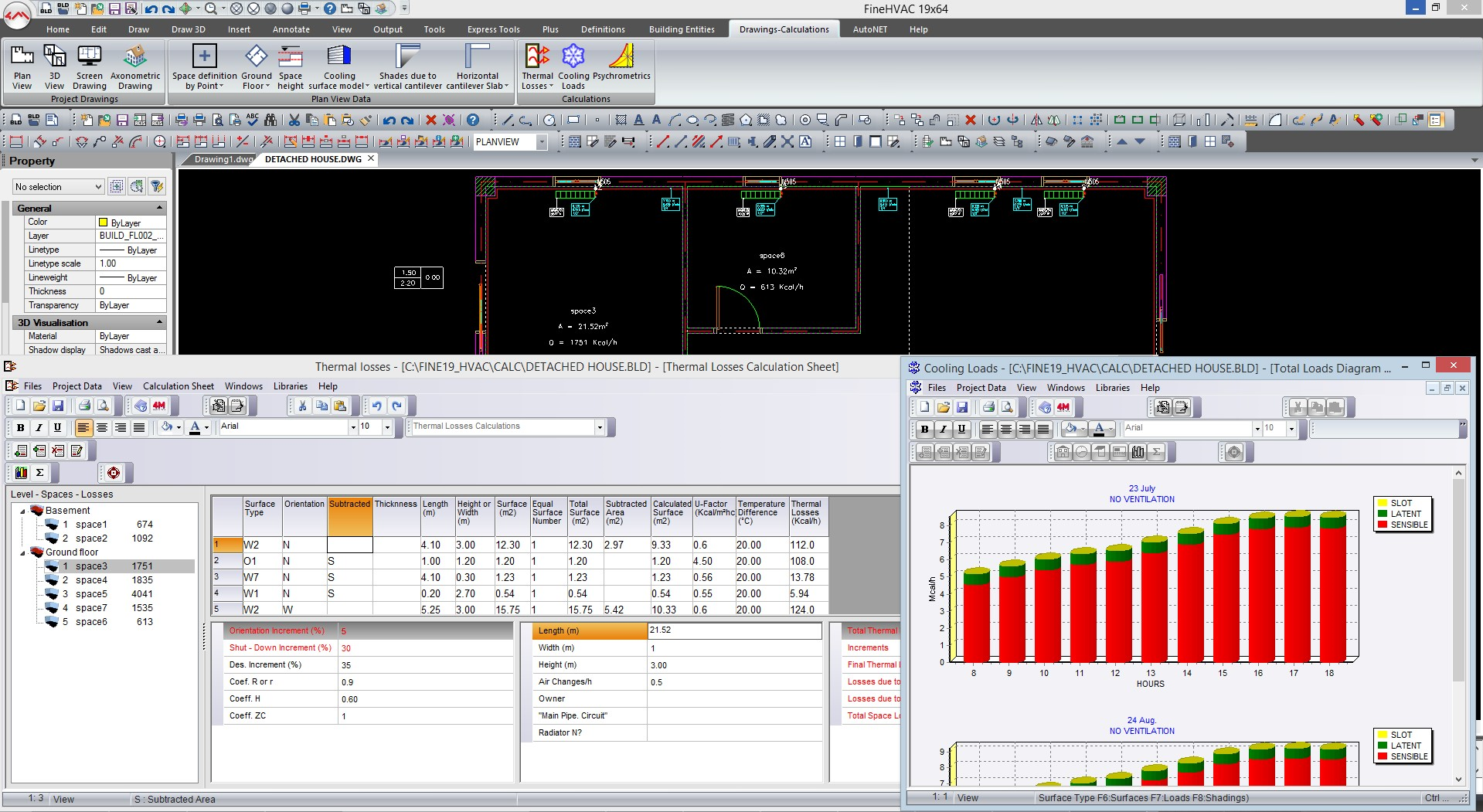

Fine HVAC의 계산 모듈은 BIM 모델과 긴밀하게 상호 작용합니다. 도면에서 열 손실, 냉방 부하 및 난방 단열을 계산하고 계산 결과로 도면을 업데이트할 수 있습니다.

도면에서 계산

Fine HVAC의 계산 모듈은 프로젝트의 BIM 객체의 물리적 속성을 읽어 공간 별로 열 손실과 냉각 부하를 계산합니다. 또한 설계한 네트워크와 수용체를 인식하고 유량, 압력 강하 등을 고려하여 공기 덕트와 파이프를 계산하는 데 도움을 줍니다.
결과는 도면으로 다시 전송되고 사용자 정의가 가능한 계산 보고서로 내보내 집니다.

필요한 표준을 선택하세요

국제 표준 및 규정에 따라 Fine HVAC는 사용자가 적용 방법을 선택할 수 있 도록 합니다. 각 경우에 패키지는 계산에서 최대의 정확성, 속도 및 신뢰성을 위해 보다 진보된 기술과 수학적 모델을 활용합니다(예: 정신계 방정식의 분 석 시스템, 유압 시뮬레이션 모델 등):

• 냉각 부하 : 캐리어 - Ashrae CLTD - Ashrae TFM - Ashrae RTS
• 열 손실 : EN 12831, DIN 4701 및 Ashrae
• 공기 덕트 : 동일 속도 - 동일 압력 - 정적 회복

2D/3D 출력

프로젝트 및 계산의 모든 기술 도면을 얻으세요

네트워크 설계와 계산을 진행하고 나면 MEP 소프트웨어를 사용하여 필요한 모든 기술 도면과 보고서를 생성할 수 있습니다

다이어그램

당사의 MEP 소프트웨어는 DWG 도면으로 프로젝트의 수직 다이어그램을 생 성해 주며, 이를 추가로 수정하고/또는 공유할 수 있습니다

기술 보고서 및 BoM

Fine HVAC는 HVAC 시스템을 구축하는 데 필요한 각 요소의 수량을 설명하 는 계산 결과와 자재 명세서가 포함된 문서를 생성합니다. 이 문서의 템플릿 은 사용자 정의가 가능하며 표시할 결과를 선택할 수 있습니다.

프로젝트 도면

건물의 BIM 모델은 파이프와 공기 덕트의 크기를 정의하기 위한 계산 결과 와 기호 및 명칭으로 업데이트됩니다. 그 결과, 정의한 모든 수용체와 네트워 크를 보여주는 DWG에서 평면도를 생성할 수 있습니다.

BIM

BIM 소프트웨어의 힘을 느껴보세요

4M은 1993년에 시작된 건축 및 엔지니어링용 BIM 소프트웨어 전체 제품군 을 보유한 BIM의 선구자입니다. 4M BIM 소프트웨어는 전문가들로부터 AutoCAD 사용자에게 가장 쉬운 마이그레이션을 제공하는 BIM 소프트웨어 로 유명합니다. DWG를 기본 파일 형식으로 사용하고 AutoCAD와 유사한 모 양과 느낌을 제공하는 유일한 소프트웨어이기 때문입니다.

FineHVAC의 BIM 설계 및 협업

Fine HVAC의 고급 BIM 기술은 생산성을 높여줍니다. 스마트한 3D 모델러와 3D BIM 객체 라이브러리를 사용하면 건물을 훨씬 더 빠르고 쉽게 그릴 수 있 습니다.
계산 모듈과 BIM 모델의 긴밀한 상호 작용을 통해 모델에서 직접 모든 계산 을 할 수 있습니다. Fine HVAC는 BIM 모델을 읽어 프로젝트, BIM 객체의 물 리적 속성(U 계수)을 이해하고, 계산을 진행하고, 마지막으로 계산 결과로 도면을 업데이트합니다.
마지막으로, 다른 BIM 소프트웨어와 협업하고, 공통 BIM 프로젝트에 추가한 분야별 콘텐츠를 다른 건축가 및 엔지니어와 공유할 수 있습니다.

자재 목록

BIM 정보를 추출하여 건물에서 만든 다양한 재료와 부속품의 양과 표면을 보여주는 자재 목록을 만들 수도 있습니다. 비용을 계산하고 필요한 강판에 대한 자세한 설명을 얻을 수 있습니다.
