새로운 FineFIRE 19 주요 업그레이드로 고급 기능이 추가됨

고급 모델링 기능

• 새로운 BIM 객체(예: 모든 모양의 벽, 모서리 개구부, 합성 건물 요소가 있 는 벽 조인트의 연속 표면 등)
• 확장된 속성 패널과 필터 선택, 그립 사용을 통해 BIM 객체를 빠르게 편집 할 수 있습니다.
• 지능형 빌딩 레벨/층 관리(Xrefs로서의 이미지, 스마트 레벨 편집기 등). 스프링클러/배관/전기/HVAC 네트워크 설계 시 충돌 감지
• 공간에서 다양한 높이를 정의/편집할 수 있는 유연성.
• 속성 패널을 통해 네트워크 직경/크기(즉, 원하는 치수)를 실시간으로 편집 할 수 있는 옵션입니다.
• 3D 건축 모델 내 3D 건물 서비스 설치 도면 통합

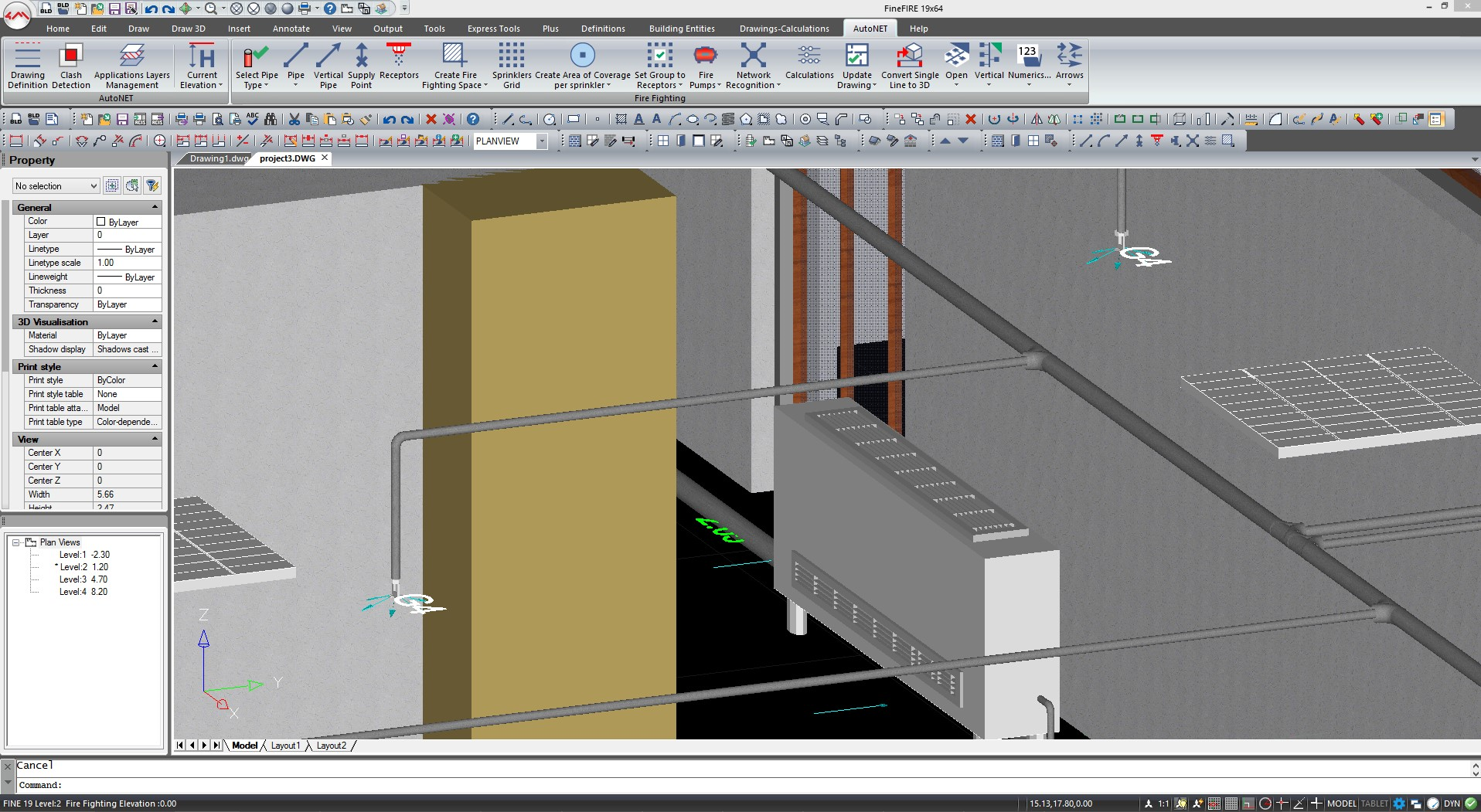

• 건물 셸과 MEP 설비(파이프 네트워크, 공기 덕트 네트워크 등)를 사실적으 로 볼 수 있는 고품질의 빠른 렌더링입니다.

FineFIRE 기능 및 하이라이트

쉬운 전환

CAD 사용자를 위한 BIM 및 소방 소프트웨어로의 가장 쉬운 전환

Fine FIRE에서는 폴리라인, 트리밍, 확장, 엔티티 스냅, 복사 등 모든 CAD 사 용자에게 친숙한 간단한 2D 명령을 사용하여 2D 또는 3D로 BIM 프로젝트 를 만들 수 있습니다. Fine FIRE는 최첨단 BIM 기술과 AutoCAD와 유사한 모 양과 느낌을 결합하여 프로젝트와 네트워크를 더 빠르고 쉽게 그릴 수 있도 록 도와줍니다.

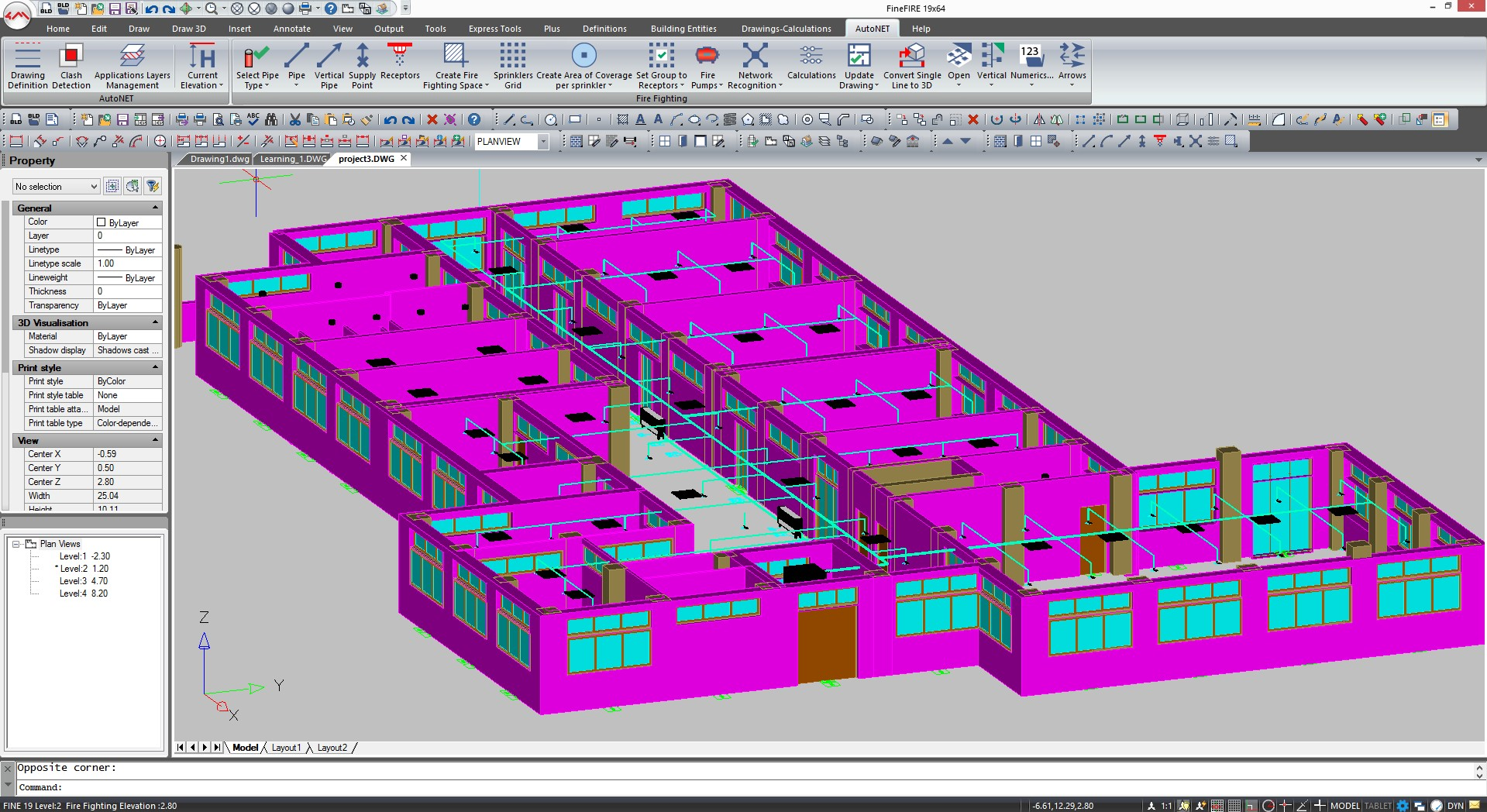

2D로 그리면 모든 3D가 자동으로 생성됩니다.

Fine FIRE에는 2D 또는 3D로 건물을 그리는 데 필요한 모든 도구가 포함되 어 있지만 필요하지 않은 경우 단순히 평면도의 2D DWG 도면을 삽입하여 배경으로 사용하고 소방 설비에 집중할 수 있습니다. CAD 기능을 사용하여 빠르게 벽을 그릴 수도 있습니다.
BIM 객체로 3D로 건물을 그리는 것은 파이프 계산을 진행하는 데 필수는 아 니지만 몇 번의 클릭으로 할 수도 있습니다. 계산과 설계는 독립적인 모듈입 니다. 간단한 프로젝트가 있는 경우 계산 모듈만 사용하여 표에 데이터만 입 력하고 계산을 진행할 수 있습니다.

F3D로 건물을 그리려면 AutoBLD 메뉴의 지능형 매개변수 객체를 사용하여 평면도에 집중하기만 하면 됩니다. 몇 번만 클릭하면 벽, 개구부, 슬래브, 계 단 등을 정의할 수 있으며 Fine FIRE가 3D를 빌드합니다. 객체를 간단히 두 번 클릭하면 수정할 수 있는 속성이 표시됩니다. 다른 외부 소프트웨어를 사 용하지 않고도 BIM 모델을 만들거나 수정하는 데 필요한 모든 도구가 있습니다.

또는 다른 4M BIM 소프트웨어로 만든 프로젝트를 열 수도 있으며 건물을 그 릴 필요가 없습니다. 예를 들어 IDEA Architecture로 만든 프로젝트를 열 수 있습니다.

AutoCAD와의 최대 호환성

다른 BIM 소방 소프트웨어와 달리 Fine FIRE는 DWG에서 직접 파일을 생성 하고 CAD 소프트웨어에서 볼 수 없는 정교한 BIM 객체를 AutoCAD®에서 추가로 편집할 수 있는 간단한 벡터로 변환하는 기능을 포함합니다. 따라서 다른 전문가와 2D 또는 3D 파일을 공유하는 것이 훨씬 쉽습니다.

전체 CAD 소프트웨어 포함

이 소방 소프트웨어에는 AutoCAD®에 대한 대안인 4MCAD의 모든 기능이 포함되어 있습니다. 두 가지 소프트웨어를 하나로 얻을 수 있으므로 CAD를 사용하여 일부 DWG 도면을 편집하는 동시에 BIM 기술을 사용하여 대부분 의 프로젝트에서 작업할 때 생산성을 높일 수 있습니다. 최소한 안전하다고 느끼고 자신의 속도에 맞춰 BIM으로 마이그레이션할 수 있습니다.

회로망/h3>

지능형 소방 설계

다른 BIM 소프트웨어와는 달리, Fine FIRE의 최신 BIM 기술은 속도를 희생 해서가 아니라 그 반대입니다. 몇 개의 선만 그리면 소프트웨어가 나머지를 처리합니다.

광범위한 Elements 및 피팅 라이브러리

Fine FIRE에는 스프링클러, 소방 호스 리셉터, 파이프, 피팅 및 소방 네트워 크를 정의하는 데 필요한 기타 장비의 광범위한 라이브러리가 포함되어 있 습니다. 이러한 모든 라이브러리는 사용자가 심볼을 변경하고 더 많은 구성 요소를 추가할 수 있으므로 사용자가 확장할 수도 있습니다.

파이핑 설계(자동 라우팅)

파이프는 간단한 명령(폴리라인만 사용)으로 그릴 수 있지만, "벽과 평행한 파이프"나 "스프링클러에 자동으로 연결"과 같은 전문적인 라우팅 명령을 활용하여 프로세스 속도를 높일 수도 있습니다.

계산에서 도면 업데이트

계산을 수행한 후 계산 모듈에서 도면을 업데이트하고 각 구성 요소에 대해 표시하려는 결과와 세부 정보를 보여주는 라벨을 평면도에 삽입합니다. 파 이프 직경이 계산되고 설계에서 파이프 크기가 조정됩니다.
Fine FIRE를 사용하면 기호의 범례를 자동으로 만들고 소방 설비의 수직 다 이어그램과 같은 모든 기술 도면을 생성할 수 있습니다.

계산

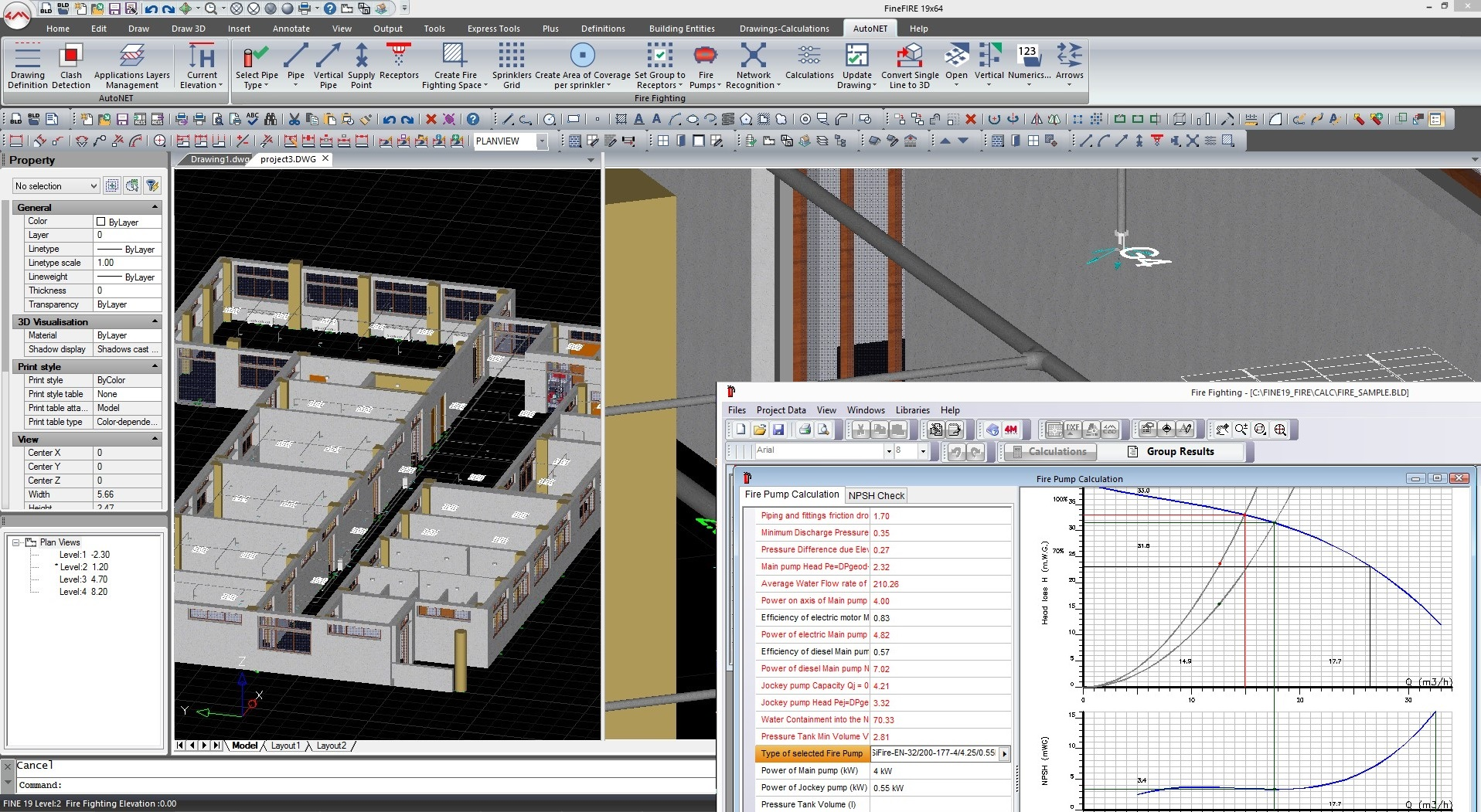

소방 설비 계산

Fine FIRE의 계산 모듈은 설치 도면과 긴밀하게 상호 작용합니다. 계산은 널 리 받아들여지는 NFPA 13 표준 또는 EN 12845 표준에 따라 수행됩니다.

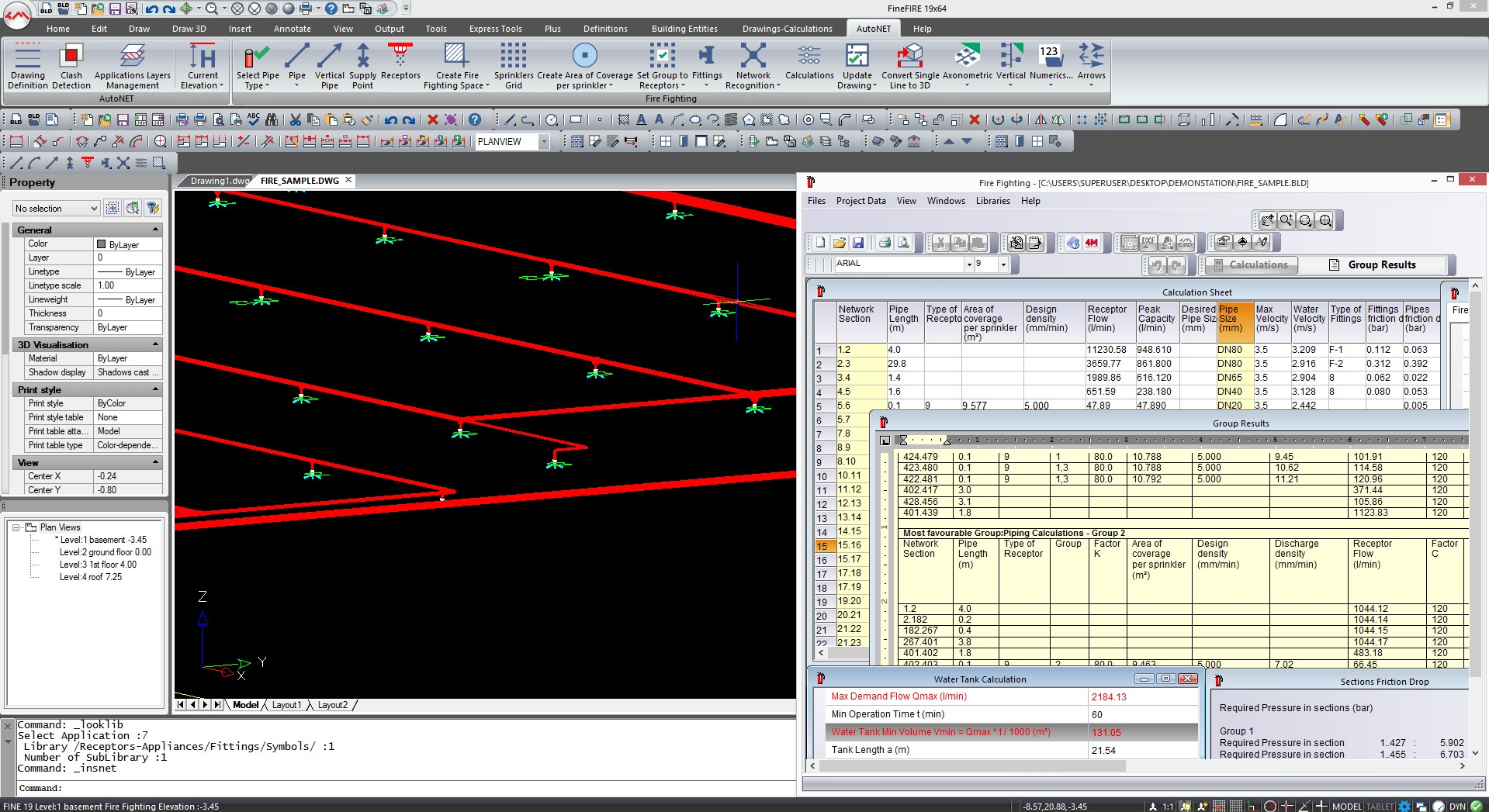

도면에서 계산

계산 구성 요소(소방)는 AutoNET 명령 그룹을 통해 설치 도면에서 자동으로 업데이트됩니다. 파이프 네트워크가 인식되어 계산 시트로 전송됩니다. 계 산은 국제, 미국(NFPA 13) 및 유럽 표준(EN 12845)을 기반으로 하는 풍부한 방법론적 배경에 의존합니다. 예를 들어 네트워크의 미래 확장을 예상하려 는 경우 이러한 데이터를 수정할 수도 있습니다.

몇 번의 클릭만으로 모든 결과를 확인하세요

배관 계산 외에도 Fine FIRE는 필요한 모든 장비(예: 압력 조립, 탱크 용량 등)와 자재 목록, 기술 설명/사양 및 기타 결과를 계산합니다.
계산을 얻는 또 다른 방법은 지능형 Fine FIRE 마법사를 사용하는 것입니다. 사용자는 기존 템플릿(슬라이드)을 통해 시각적으로 소방 설비를 설명한 다 음 마법사가 수직 다이어그램과 계산 결과를 생성합니다.

2D/3D 출력

모든 기술 도면을 자동으로 가져옵니다

네트워크 설계와 계산을 진행하고 나면 MEP 소프트웨어를 사용하여 필요한 모든 기술 도면과 보고서를 생성할 수 있습니다.

수직 다이어그램/차트

당사의 MEP 소프트웨어는 귀하가 추가로 수정하고/또는 공유할 수 있는 DWG 도면으로 소방 설비 네트워크의 수직 다이어그램을 생성합니다.

기술 보고서 및 자재 목록

Fine FIRE는 계산 결과와 설비를 구축하는 데 필요한 각 요소의 수량을 설명 하는 자재 명세서가 포함된 문서를 생성합니다. 이 문서의 템플릿은 사용자 정의할 수 있으며 표시할 결과를 선택할 수 있습니다.

프로젝트 도면

건물의 평면도는 각 구성 요소의 세부 정보를 정의하는 레이블이 있는 계산 결과로 업데이트됩니다. 그 결과, 정의한 모든 수신기와 네트워크를 보여주 는 DWG에서 평면도를 생성할 수 있습니다.

BIM

소방 설비를 위한 BIM 소프트웨어의 힘을 느껴보세요
4M은 1993년 처음 출시된 건축 및 엔지니어링용 BIM 소프트웨어 전체 제품 군을 통해 BIM 분야에서 가장 오랜 경험을 보유한 회사 중 하나입니다. 4M BIM 소프트웨어는 AutoCAD 사용자에게 가장 쉬운 마이그레이션을 제공하 는 BIM 소프트웨어로 전문가들로부터 유명합니다. DWG를 기본 파일 형식 으로 사용하고 AutoCAD와 유사한 모양과 느낌을 제공하는 유일한 소프트웨 어이기 때문입니다.

FineFIRE에서의 BIM 설계 및 협업

Fine FIRE의 고급 BIM 기술은 생산성을 높여줍니다. 스마트한 3D 모델러와 파이프 설계를 위한 3D BIM 객체 라이브러리를 사용하면 건물을 훨씬 더 빠 르고 쉽게 그릴 수 있습니다.
계산 모듈과 BIM 모델의 긴밀한 상호 작용을 통해 모델에서 직접 소방 설비 네트워크에 대한 모든 계산을 할 수 있습니다. Fine FIRE는 프로젝트 도면을 읽어 프로젝트, 네트워크 속성을 이해하고 계산을 진행한 후 마지막으로 도 면을 결과로 업데이트합니다.
마지막으로, 다른 BIM 소프트웨어와 협업하고, 공통 BIM 프로젝트에 추가 한 분야별 콘텐츠를 다른 건축가 및 엔지니어와 공유할 수 있습니다.

자재 목록(BoM)

BIM 정보를 추출하여 소방 시스템에서 만든 다양한 요소의 수량과 세부 정 보를 보여주는 자재 목록을 만들 수도 있습니다. 비용을 계산하고 필요한 요 소와 부속품에 대한 자세한 설명을 얻을 수 있습니다.

FineFIRE 기능 표

CAD 인터페이스
DWG 가져오기	예
간소화된 CAD 인터페이스	예
전체 CAD 환경	예
DWG 호환성	예
"AutoCAD®와 같은" 기능	예
IFC(BIM) 호환성	예
모델링
모든 네트워크 유형(트리, 루프, 그리드)	예
스프링클러의 적용범위 결정	예
적용범위 확인	예
네트워크 오류 감지	예
유압적으로 가장 선호되는 작동 영역 결정	예
유압적으로 가장 불리한 작동 영역 결정	예
유압적으로 가장 요구되는 스프링클러 노드	예
다양한 스프링클러 그룹	예
스프링클러에 여러 그룹이 있음	예
스프링클러 그리드 자동 생성	예
계산
스프링클러 실제 유량 계산	예
속도 압력 계산	예
자동소방펌프 계산	예
NPSH 체크	예
모터 전력 계산	예
물탱크 계산	예
자재 목록
수량의 상세 목록	예
부분 비용과 총 비용을 나열합니다	예
사례 연구 도면
계획 보기	예
수직 다이어그램	예
등각 투영도/축 투영도	예
3D파이핑 도면	예
3D 건설 세부 사항	예
도서관
스프링클러 라이브러리	예
파이프 라이브러리	예
제한 없이 파이프 추가/편집/확장	예
피팅 라이브러리	예
펌프 라이브러리	예
O uput 파일
PDF 파일	예
DXF 파일	예
DWG 파일	예
IFC(BIM) 파일	예
Word(.doc) / Excel(.xls) 파일	예
다른
미터법 단위	예
표준 및 규범(계산 방법)
미국방사성화학협회 13	예
EN 12845	예
AS 2118	예
학사 9251	예
ASIB (v.11)	예
FM 글로벌	예
영어: CEA 4001 (미국 연방 항공청)	예
