가스 네트워크 설계
Fine GAS는 건축 및 엔지니어링을 위한 4M BIM 소프트웨어 제품군 에 속합니다. 기술을 활용하여 DWG에서 직접 작업하고 AutoCAD와 유사한 환경을 제공합니다. 4M BIM 소프트웨어는 BIM 전문가에게 AutoCAD 또는 CAD 사용자를 위한 BIM으로의 가장 쉽고 저렴한 마이 그레이션을 제공하는 것으로 유명합니다.
새로운 FineGAS 19 주요 업그레이드에 고급 기능이 추가됨
BIM 혁신적 디자인: ODA-Teigha 라이브러리와 64비트 아키텍처를 기반으로 한 전체 코드 재구성을 통한 새로운 BIM 디자인으로 디스플레이 엔진과 열 기/저장 및 읽기/쓰기 기능에서 탁월한 성능을 보장합니다.
새로운 인터페이스: 리본 메뉴, 향상된 도구 모음, 정교한 속성 패널, BIM 엔 터티를 위한 향상된 대화 상자, 광범위한 그립 사용을 포함한 새로운 BIM 인터페이스 입니다.
고급 모델링 기능
- 새로운 BIM 객체(예: 모든 모양의 벽, 모서리 개구부, 합성 건물 요소가 있는 벽 조인트의 연속 표면 등)
- 확장된 속성 패널과 필터 선택, 그립 사용을 통해 BIM 객체를 빠르게 편집 할 수 있습니다.
- 지능형 빌딩 레벨/층 관리(Xrefs로서의 이미지, 스마트 레벨 편집기 등). 가스/HVAC/배관/전기 네트워크 설계 시 충돌 감지
- 공간에서 다양한 높이를 정의/편집할 수 있는 유연성.
- 속성 패널을 통해 네트워크 직경/크기(즉, 원하는 치수)를 실시간으로 편 집할 수 있는 옵션입니다.
- 3D 건축 모델 내 3D 건물 서비스 설치 도면 통합
- 건물 셸과 MEP 설비(파이프 네트워크, 공기 덕트 네트워크 등)를 사실적 으로 볼 수 있는 고품질의 빠른 렌더링입니다.
완벽한 BIM 호환성 및 상호 운용성: 모든 BIM 애플리케이션(예: Revit, Archicad 등)과의 최대 상호 운용성을 제공하고 FINE-MEP 수직 분야뿐만 아 니라 IDEA와 FineGREEN과도 원활하게 통합됩니다.
새로운 강력한 CAD 엔진: 최신 4MCAD v.19의 모든 새로운 기능을 내장하여 그 어느 때보다 더욱 강력한 엔진입니다.
FineGAS 기능 및 하이라이트
쉬운 전환
CAD 사용자를 위한 BIM 및 가스 네트워크 설치 소프트웨어로의 가장 쉬운 전환
Fine GAS에서는 폴리라인, 트리밍, 확장, 엔티티 스냅, 복사 등 모든 CAD 사 용자에게 친숙한 간단한 2D 명령을 사용하여 2D 또는 3D로 BIM 프로젝트 를 만들 수 있습니다. FineGAS는 최첨단 BIM 기술과 AutoCAD와 유사한 모 양과 느낌을 결합하여 프로젝트와 네트워크를 더 빠르고 쉽게 그릴 수 있도 록 도와줍니다.
2D로 그리면 모든 3D가 자동으로 생성됩니다.
FineGAS에는 2D 또는 3D로 건물을 그리는 데 필요한 모든 도구가 포함되어 있지만 필요하지 않은 경우 단순히 평면도의 2D DWG 도면을 삽입하여 배 경으로 사용하고 배관 설치에 집중할 수 있습니다. CAD 기능을 사용하여 빠 르게 벽을 그릴 수도 있습니다.
BIM 객체로 3D로 건물을 그리는 것은 파이프 계산을 진행하는 데 필수는 아 니지만 몇 번의 클릭으로 할 수도 있습니다. 계산과 설계는 독립적인 모듈입 니다. 간단한 프로젝트가 있는 경우 계산 모듈만 사용하여 표에 데이터만 입 력하고 계산을 진행할 수 있습니다.
3D로 건물을 그리려면 AutoBLD 메뉴의 지능형 매개변수 객체를 사용하여 평면도에 집중하기만 하면 됩니다. 몇 번만 클릭하면 벽, 개구부, 슬래브, 계 단 등을 정의할 수 있으며 FineGAS가 3D를 빌드합니다. 객체를 간단히 두 번 클릭하면 수정할 수 있는 속성이 표시됩니다. 다른 외부 소프트웨어를 사 용하지 않고도 BIM 모델을 만들거나 수정하는 데 필요한 모든 도구가 있습 니다.
또는 다른 4M BIM 소프트웨어로 만든 프로젝트를 열 수도 있으며 건물을 그 릴 필요가 없습니다. 예를 들어 IDEA Architecture로 만든 프로젝트를 열 수 있습니다.
BIM 객체로 3D로 건물을 그리는 것은 파이프 계산을 진행하는 데 필수는 아 니지만 몇 번의 클릭으로 할 수도 있습니다. 계산과 설계는 독립적인 모듈입 니다. 간단한 프로젝트가 있는 경우 계산 모듈만 사용하여 표에 데이터만 입 력하고 계산을 진행할 수 있습니다.
3D로 건물을 그리려면 AutoBLD 메뉴의 지능형 매개변수 객체를 사용하여 평면도에 집중하기만 하면 됩니다. 몇 번만 클릭하면 벽, 개구부, 슬래브, 계 단 등을 정의할 수 있으며 FineGAS가 3D를 빌드합니다. 객체를 간단히 두 번 클릭하면 수정할 수 있는 속성이 표시됩니다. 다른 외부 소프트웨어를 사 용하지 않고도 BIM 모델을 만들거나 수정하는 데 필요한 모든 도구가 있습 니다.
또는 다른 4M BIM 소프트웨어로 만든 프로젝트를 열 수도 있으며 건물을 그 릴 필요가 없습니다. 예를 들어 IDEA Architecture로 만든 프로젝트를 열 수 있습니다.
AutoCAD와의 최대 호환성
다른 BIM 배관 소프트웨어와 달리 FineGAS는 DWG에서 직접 파일을 생성하 고 CAD 소프트웨어에서 볼 수 없는 정교한 BIM 객체를 AutoCAD®에서 추 가로 편집할 수 있는 간단한 벡터로 변환하는 기능을 포함합니다. 따라서 다 른 전문가와 2D 또는 3D 파일을 공유하는 것이 훨씬 쉽습니다.
전체 CAD 소프트웨어 포함
이 배관 소프트웨어에는 AutoCAD®에 대한 대안인 4MCAD의 모든 기능이 포함되어 있습니다. 두 가지 소프트웨어를 하나로 얻을 수 있으므로 CAD를 사용하여 일부 DWG 도면을 편집하는 동시에 BIM 기술을 사용하여 대부분 의 프로젝트에서 작업할 때 생산성을 높일 수 있습니다. 최소한 안전하다고 느끼고 자신의 속도에 맞춰 BIM으로 마이그레이션할 수 있습니다.
네트워크
지능형 배관 설계
다른 BIM 소프트웨어와는 달리 FineGAS의 최신 BIM 기술은 속도를 희생해 서 이루어지지 않습니다. 오히려 그 반대입니다. 몇 개의 선만 그리면 소프 트웨어가 나머지를 처리합니다.
광범위한 요소 및 피팅 라이브러리
FineGAS에는 욕실, 주방 및 건물의 가스 네트워크에 대해 상상할 수 있는 모 든 다양한 시나리오를 위한 광범위한 유압 수용체 및 피팅 라이브러리가 포 함되어 있습니다. 이러한 라이브러리는 사용자가 심볼을 변경하고 더 많은 구성 요소를 추가할 수 있으므로 사용자가 확장할 수도 있습니다.
네트워크 설계(자동 라우팅)
파이프는 간단한 명령(폴리라인만 사용)으로 그릴 수 있지만, "벽과 평행한 파이프"나 "수신기에 자동으로 연결"과 같은 전문적인 라우팅 명령을 활용 하여 프로세스 속도를 높일 수도 있습니다.
계산에서 도면 업데이트
계산을 수행한 후 계산 모듈에서 도면을 업데이트하고 각 구성 요소에 대해 표시하려는 결과와 세부 정보를 보여주는 라벨을 평면도에 삽입합니다. 파 이프 직경이 계산되고 설계에서 파이프 크기가 조정됩니다.
FineGAS는 또한 기호의 범례를 자동으로 만드는 데 도움을 주며, 물론 설비 의 수직 다이어그램과 같은 모든 기술 도면도 생성합니다.
FineGAS는 또한 기호의 범례를 자동으로 만드는 데 도움을 주며, 물론 설비 의 수직 다이어그램과 같은 모든 기술 도면도 생성합니다.
계산
가스 설치 비용 계산
FineGAS의 계산 모듈은 설치 도면과 긴밀하게 상호 작용합니다. 계산은 널 리 받아들여진 EN1775(유럽 표준) 및 DVGW-TRGI(독일 일반 프레임워크) 에 따라 수행됩니다.
도면에서 계산

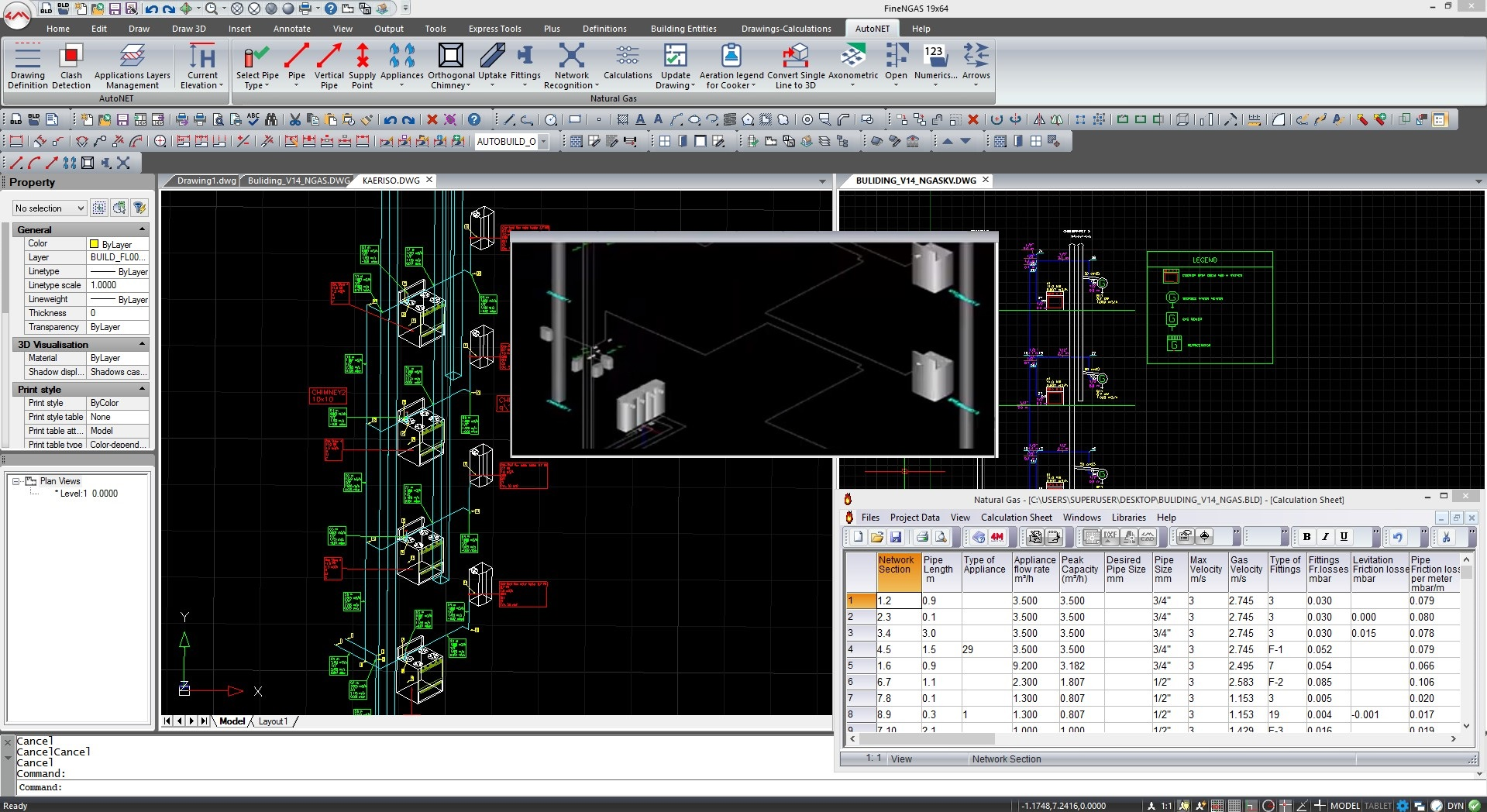

계산 구성 요소는 AutoNET 명령 그룹을 통해 설치 도면에서 자동으로 업데 이트됩니다. 설치 네트워크는 인식되어 계산 시트로 전송됩니다. 계산은 국 제 및 유럽 표준을 기반으로 하는 풍부한 방법론적 배경에 의존합니다. 예를 들어 네트워크의 미래 확장을 예상하려는 경우 이러한 데이터를 수정할 수 도 있습니다.
몇 번의 클릭만으로 모든 결과를 확인하세요
배관 계산 외에도 FineGAS는 필요한 모든 장비, 압력 강하, 유량 등을 계산 하고, 자재 청구서, 기술 설명/사양 및 기타 결과도 계산합니다.
계산을 얻는 또 다른 방법은 지능형 FineGAS 마법사를 사용하는 것입니다. 사용자는 기존 템플릿(슬라이드)을 통해 시각적으로 가스 네트워크 설치를 설명한 다음 마법사가 수직 다이어그램과 계산 결과를 생성합니다.
계산을 얻는 또 다른 방법은 지능형 FineGAS 마법사를 사용하는 것입니다. 사용자는 기존 템플릿(슬라이드)을 통해 시각적으로 가스 네트워크 설치를 설명한 다음 마법사가 수직 다이어그램과 계산 결과를 생성합니다.
2D/3D 출력
모든 기술 도면을 자동으로 가져옵니다
네트워크 설계와 계산을 진행하고 나면 MEP 소프트웨어를 사용하여 필요한 모든 기술 도면과 보고서를 생성할 수 있습니다.
수직 다이어그램/차트
당사의 MEP 소프트웨어는 가스 네트워크 설치의 수직 다이어그램을 DWG 도면으로 생성해 주며, 이를 추가로 수정하고/또는 공유할 수 있습니다.
기술 보고서 및 자재 목록
FineGAS는 계산 결과와 설비를 구축하는 데 필요한 각 요소의 수량을 설명 하는 자재 명세서가 포함된 문서를 생성합니다. 이 문서의 템플릿은 사용자 정의할 수 있으며 표시할 결과를 선택할 수 있습니다.
프로젝트 도면
건물의 평면도는 각 구성 요소의 세부 정보를 정의하는 레이블이 있는 계산 결과로 업데이트됩니다. 그 결과, 정의한 모든 수신기와 네트워크를 보여주 는 DWG에서 평면도를 생성할 수 있습니다.
BIM
배관 설치를 위한 BIM 소프트웨어의 힘을 느껴보세요
4M은 1993년 처음 출시된 건축 및 엔지니어링용 BIM 소프트웨어 전체 제품 군을 통해 BIM 분야에서 가장 오랜 경험을 보유한 회사 중 하나입니다. 4M BIM 소프트웨어는 AutoCAD 사용자에게 가장 쉬운 마이그레이션을 제공하 는 BIM 소프트웨어로 전문가들로부터 유명합니다. DWG를 기본 파일 형식 으로 사용하고 AutoCAD와 유사한 모양과 느낌을 제공하는 유일한 소프트웨 어이기 때문입니다.
FineGAS의 BIM 설계 및 협업
계산 모듈과 BIM 모델의 긴밀한 상호 작용을 통해 모델에서 직접 배관 설치 에 대한 모든 계산을 할 수 있습니다. FineGAS는 프로젝트 도면을 읽어 프로 젝트, 네트워크 속성을 이해하고 계산을 진행한 후 마지막으로 도면을 결과 로 업데이트합니다.
마지막으로, 다른 BIM 소프트웨어와 협업하고, 공통 BIM 프로젝트에 추가 한 분야별 콘텐츠를 다른 건축가 및 엔지니어와 공유할 수 있습니다.
BIM 정보를 추출하여 상하수도 시스템에서 생성한 다양한 요소의 수량과 세부 정보를 보여주는 자재 명세서를 만들 수도 있습니다. 비용을 계산하고 필요한 요소와 부속품에 대한 자세한 설명을 얻을 수 있습니다.
마지막으로, 다른 BIM 소프트웨어와 협업하고, 공통 BIM 프로젝트에 추가 한 분야별 콘텐츠를 다른 건축가 및 엔지니어와 공유할 수 있습니다.
BIM 정보를 추출하여 상하수도 시스템에서 생성한 다양한 요소의 수량과 세부 정보를 보여주는 자재 명세서를 만들 수도 있습니다. 비용을 계산하고 필요한 요소와 부속품에 대한 자세한 설명을 얻을 수 있습니다.
